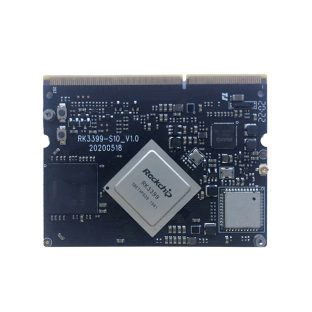

RK3399 SOM嵌入式系统核心板的应用十分广泛，搭载接口板可快速实现项目落地。产品可应用到各种行业的产品中，如集群服务器、高性能计算、机器视觉、游艺设备、商业显示、医疗健康设备、自助售货机、工业电脑等。非常适合作为项目开发板使用，采用204Pin金手指连接地板，数据传输稳定。标准版搭载安卓系统，支持Linux+QT、Ubuntu、Debian等操作系统定制，非常适合软件二次开发。
RK3399 六核AI控制板，采用RK3399 芯片，该芯片是瑞芯微推出的一款低功耗、高性能的应用处理器芯片，该芯片基于Big.Little 架构,双核Cortex-A72(大核)+ 四核Cortex-A53(小核)。智慧型电源管理电路，超薄设计，整板无电池工业设计、支持常用外接设备，接口丰富、性能稳定。板卡支持MIPI、HDMI 多种显示输出接 口，WIFI/蓝牙(可支持2.4G/5GWIFI)于一体，支持当前流行的视频格式及图片格式 解码，支持4K、H.265 硬解码,适合于各种人工智能设备控制场景，商业显示设备、 数字标牌、智能自助终端、智能零售终端、O2O智能设备、工控主机、机器人设备项 目上的最佳选择。
此款RK3399 SOM 集成MIPI/eDP/千兆以太网/WIFI/蓝牙多功能于一体。支持 I2C、SPI、UART、ADC、PWM、GPIO、SPDIF、 USB3.0、I2S（支持 8 路数字麦克风阵列输入）。支持 Android 系统定制，提供系统调用接口 API 参考代码，完美支持客户上 层应用APP 开发。采用 SODIMM 204P 接口，数据传输和扩展性能得到最好发挥，沉金工艺引 脚，耐腐蚀，自带散热片。设计尺寸仅有 67.6mm x 50mm，方便嵌入其他设备。

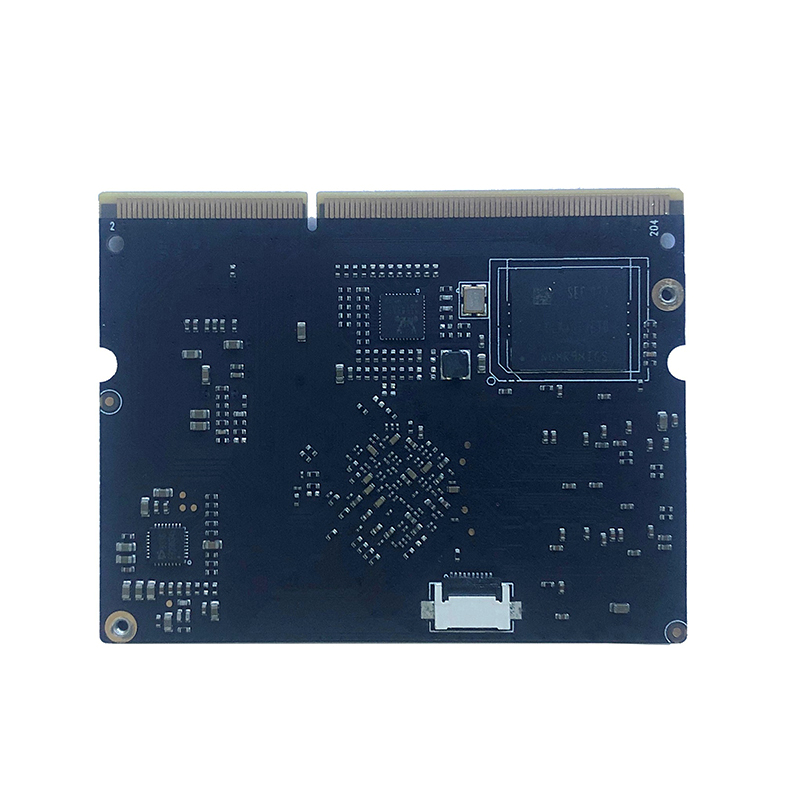

RK3399 204PIN SOM结构示意图
| RK3399 S10 SOM基本参数 | |
| 主控芯片 | Rockchip RK3399 (28 纳米 HKMG 制程） |
|
处理器 |
ARM®六核 64 位处理器，主频高达 1.8GHz
基于 big.LITTLE 大小核架构，双核 Cortex-A72(大核)+四核 Cortex-A53(小核) |
|
图形处理器 |
ARM® Mali-T860 MP4 四 核 GPU
支持 OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11 支持 AFBC（帧缓冲压缩） |
|
视频处理器 |
支持 4K VP9 and 4K 10bits H265/H264 视频解码，高达 60fps 1080P 多格式视频解码 (WMV, MPEG-1/2/4, VP8)
1080P 视频编码，支持 H.264，VP8 格式 视频后期处理器：反交错、去噪、边缘/细节/色彩优化 |
| 内存 | LPDDR4（2GB/4GB 可选配） |
| 存储器 | 16GB 高速 eMMC 5.1 （16GB/32GB/128GB 可选配）
支持 TF 卡扩展、支持 M.2 PCIe M-KEY 扩展 NVMe 协议 SSD |
| 硬件特性 | |
| 以太网 | 10 / 100 / 1000 Mbps 以太网接口 |
| WiFi | 通过 SDIO3.0 扩展WiFi(2.4g/5g) & Bluetooth(bt5.0) |
|
显示 |
1 x HDMI 2.0 , 支 持 4K@60HZ 输 出 和 HDCP 1.4/2.2
1 x MIPI-DSI , 支持单通道 2560×1600@60fps 输出 1 x eDP 1.3 ( 4 lanes with 10.8Gbps ) 1 x DP 1.2 (DisplayPort) , 支持 4K@60 fps 输 出支持双屏同显、双屏异显 |
|
音频 |
1 x HDMI 2.0 音频输出
1x Analog Audio 耳机模拟音频输出和MIC 1 x SPDIF 数字音频接口，用于音频输出 2 x I2S 用于音频输入输出 |
| 摄像头 | 2x MIPI-CSI 摄像头接口 ( 内置双硬件 ISP，最高支持单 13Mpixel 或 双 8Mpixel ) |
| USB | 3 x USB2.0 Host，1 x USB3.0 Type-C |
|
其它接口 |
I2C×8、 SPI×2、 UART×2、 ADC×1、 PWM×2、 GPIO×12、
I2S×2（支持 8 路数字麦克风阵列输入） |
| 电源 | DC 输入电压 5V |
| 系统软件 | |
| 系统支持 | Android 、Linux+QT、Ubuntu |
| 外观规格 | |
| 核心板尺寸 | 67.6mm × 50 mm |
| 接口类型 | 金手指（SODIMM 204P 标准接口， 0.5mm 间距） |
| PCB 规格 | 8 层板设计 |

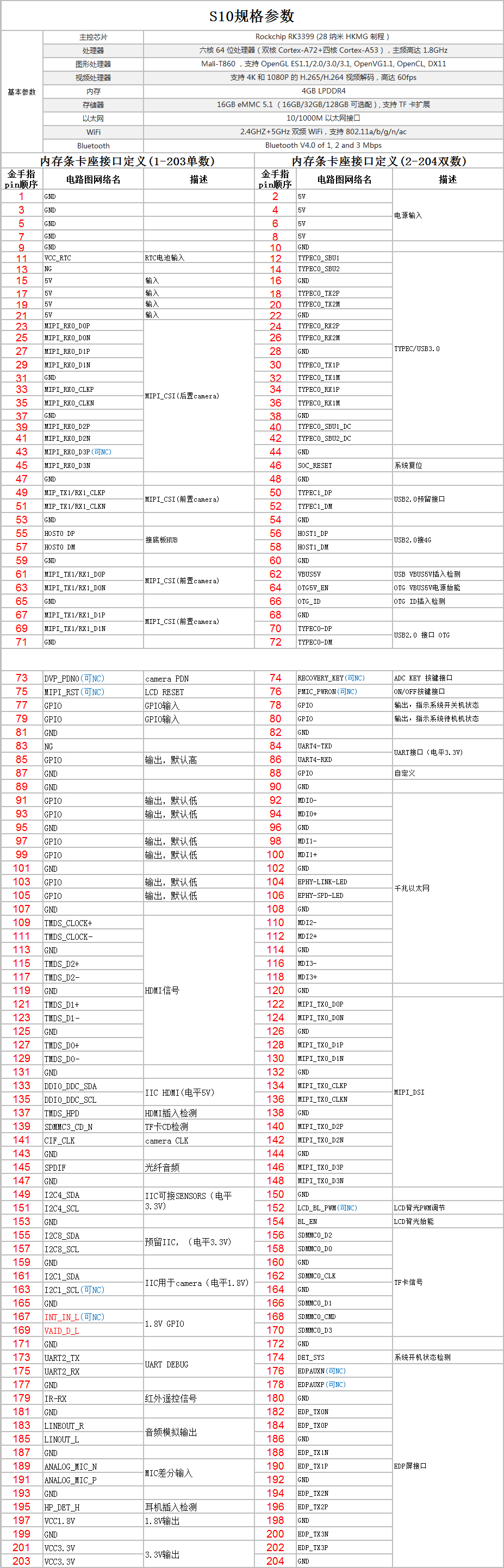

RK3399 S10 核心板针脚定义
此款RK3399核心板已经多次量产，品质稳定。ScenSmart可根据客户的需求定制产品，支持软硬件一体化的方案开发，支持OEM和ODM订单。
