一款基于 RK3399 SoC 设计的一款超小型嵌入式 ARM 计算机，支持安卓和Linux系统，适合作为嵌入式系统的开发板使用。它的尺寸只有 55x80mm， 接口丰富, 布局紧凑, 非常适合二次开发, 并方便嵌入到最终产品中去。内存容量为 2GB/4GB, 板载 2.4GWiFi 蓝牙模块， 接口丰富， 包括 USB3.0， USB2.0， PCIe， 千兆网口， HDMI， MIPI-CSI, eMMC 扩展接口, SPI, GPIO, I2C, PWM, RTC, UART 等。内置 eMMC 模块启动运行系统，相比外置降低了故障率，提升了读书速度和稳定性， 同时也降低了成本，也可支持 TF 卡启动运行系统。
RK3399迷你嵌入式系统支持运行多个版本的安卓系统，也支持Linux系统，如 Ubuntu Desktop 04 (64-bit), Lubuntu 16.04(32-bit), Ubuntu Core 18.04(64-bit)等多种系统, 它们均带有 GPU 和 VPU 加速处理，依托于强大的计算性能和丰富接口，它非常适用于基于机器视觉和人工智能的门禁系统，深度计算，自主机器 人，工业控制，工业相机，广告机，游戏机，区块链等方面的应用。
RK3399嵌入式系统主要规格：
- 主控芯片: Rockchip RK3399
- CPU: LITTLE 大 小 核 架 构 ， 双 Cortex-A72 大 核 (up to 2.0GHz)+ 四 Cortex-A53 小核结构(up to 1.5GHz)
- GPU: Mali-T864 GPU，支持 OpenGL ES1.1/2.0/3.0/3.1, OpenCL, DX11, 支
持 AFBC（帧缓冲压缩）
- VPU: 支持 4K VP9 and 4K 10bits H265/H264 视频解码，高达 60fps, 双 VOP 显示等视频编解码功能
◆ 电源管理单元: RK808-D PMIC, 搭配独立 DC/DC, 支持动态调压, 软件关机, 按键 开机, RTC 唤醒, 睡眠唤醒等功能
◆ 内存: 双通道 2GB\4GB LPDD4-3200
- Flash: 支持内置 eMMC 8GB-128GB 可选
◆ 有线网络: 原生千兆以太网
◆ Wi-Fi/蓝牙: 802.11 b/g/n, Bluetooth 4.0 Wi-Fi 蓝牙模块
◆ 视频输入: 1 个 4 线 MIPI-CSI, 高达 13MP
◆ 视频输出
- HDMI: HDMI 2.0a, 支持 4K@60Hz 显示，支持 HDCP 1.4/2.2
- Audio Out: HDMI 输出
◆ USB 3.0: 1 个原生 USB 3.0 Host A 型接口
◆ USB 2.0: 2 路原生 USB 2.0 Host 接口， 1 路通过标准 A 型口引出， 另一路通过 2.54 排针引出
- MICRO USB: 支持 USB2.0 OTG
- microSD Slot x 1
- GPIO1：40Pin GPIO 扩展接口:2 X 3V I2C, 1x 3V UART/SPI, 1 x SPDIF_TX, up to 8 x 3V GPIOs;PCIe x2;PWM x1, PowerKey
- GPIO2：1 x 1.8V 8 通道 I2S
- GPIO3：调试串口: 4 Pin 2.54mm 调试串口, 3V 电平, 波特率为 1500000；USB 2.0 x1
- LED: 1 x power LED and 1 x GPIO Controled LED
◆ RTC 电池座子: 2 Pin 2.54mm RTC 备份电池接口
◆ 供电电源: DC 5V/3A

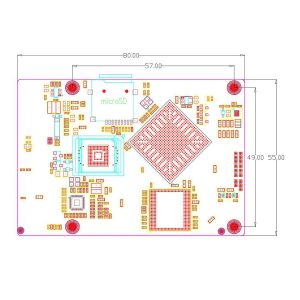

- PCB: 8 Layer, 80 mm x 55 mm
◆ 环境工作温度: -20℃ to 70℃
GPIO1、40-Pin 引脚定义
连接器型号: HARWIN M50-4912045 或兼容型号, 匹配的母座为 HARWIN M50-4302045 或兼容型号。中国大陆通常称其为 1.27MM DC3 简易牛角座
| Pin# | Assignment | Pin# | Assignment |
| 1 | VCC3V3_SYS | 2 | VDD_5V |
| 3 | I2C2_SDA(3V) | 4 | VDD_5V |
| 5 | I2C2_SCL(3V) | 6 | GND |
| 7 | GPIO1_A0(3V) | 8 | GPIO1_C5/I2C8_SCL(3V) |
| 9 | GND | 10 | GPIO4_C0/I2C8_SDA(3V) |
| 11 | GPIO1_A1(3V) | 12 | GPIO4_D0(3V) |
| 13 | GPIO1_A2(3V) | 14 | GND |
| 15 | GPIO1_A4(3V) | 16 | GPIO1_C6(3V) |
| 17 | VCC3V3_SYS | 18 | GPIO1_C7(3V) |
| 19 | SPI1_TXD/UARNEO4_TX(3V) | 20 | GND |
| 21 | SPI1_RXD/UARNEO4_RX(3V) | 22 | GPIO1_D0(3V) |
| 23 | SPI1_CLK(3V) | 24 | SPI1_CSn0(3V) |
| 25 | GND | 26 | GPIO4_C5/SPDIF_TX(3V) |
| 27 | PCIE_REF_CLKP | 28 | GPIO4_C6/PWM1(3V) |
| 29 | PCIE_REF_CLKN | 30 | PWR_KEY |
| 31 | GND | 32 | GND |
| 33 | PCIE_TX0P | 34 | PCIE_TX1P |
| 35 | PCIE_TX0N | 36 | PCIE_TX1N |
| 37 | PCIE_RX0_P | 38 | PCIE_RX1_P |
| 39 | PCIE_RX0_N | 40 | PCIE_RX1_N |
- GPIO2，8-Pin I2S 引脚定义I2S 是 8V 电平
Pin# Assignment Pin# Assignment 1 GND 8 I2S0_SDI0 2 VCC5V0_SYS 7 I2S0_SDI1SDO3 3 I2S0_LRCK_RX 6 I2S0_SDI2SDO2 4 I2S0_SCLK 5 I2S0_SDI3SDO1
- GPIO3，8-Pin UART/USB 引脚定义 调试串口为 3V 电平, 波特率 1500000bps
| Pin# | Assignment | Description | Pin# | Assignment | Description |
| 1 | UART2DBG_RX | debug uart intput | 8 | VCC5V0_SYS | 5V power output |
| 2 | UART2DBG_TX | debug uart output | 7 | HOST1_DM | USB 2.0 data – |
| 3 | GND | 0V | 6 | HOST1_DP | USB 2.0 data + |
| 4 | NC | NC | 5 | GND | 0V |
- MIPI-CSI 接口引脚定义 5mm FPC 连接器
| Pin# | MIPI-CSI1 | Description |
| 1 | VCC1V8_CAM | 1.8V power for I/O circuit |
| 2 | VCC_CSI_1.2V | 1.2V Power for image sensor core circuit(option5V) |
| 3 | VCC_CSI_2.8V | 2.8V power for image sensor analog circuit(option5V) |
| 4 | GND | Return current path |
| 5 | MIPI_CSI0_PWN | Power down camera module |
| 6 | MIPI_CSI0_RST | reset camera module |
| 7 | I2C1_SCL | 1.8V I2C clock signal |
| 8 | I2C1_SDA | 1.8V I2C data signal |
| 9 | GND | Return current path |
|
10 |
MIPI_RX0_D0P |
MIPI CSI positive differential data line transceiver output |
|
11 |
MIPI_RX0_D0N |
MIPI CSI negative differential data line transceiver output |
| 12 | GND | Return current path |
|
13 |
MIPI_RX0_CLKP |
MIPI CSI positive differential clock line transceiver output |
|
14 |
MIPI_RX0_CLKN |
MIPI CSI negative differential clock line transceiver output |
| 15 | GND | Return current path |
|
16 |
MIPI_RX0_D1P |
MIPI CSI positive differential data line transceiver output |
|
17 |
MIPI_RX0_D1N |
MIPI CSI negative differential data line transceiver output |
| 18 | GND | Return current path |
|
19 |
MIPI_RX0_D2P |
MIPI CSI positive differential data line transceiver output |
|
20 |
MIPI_RX0_D2N |
MIPI CSI negative differential data line transceiver output |
| 21 | GND | Return current path |
|
22 |
MIPI_RX0_D3P |
MIPI CSI positive differential data line transceiver output |
|
23 |
MIPI_RX0_D3N |
MIPI CSI negative differential data line transceiver output |
| 24 | GPIO2_B3_CIF_CLKOUTA | MCLK to camera module |
- USB 接口
USB A 口具有 2A 过流保护功能.
- DC 接口
源适配器的插头 DC IN 规格为Ｄ6.0，d2.0。在未接外设空负载情况下，12V 直流电源 需支持最小 600mA 电流
其他说明
- 从 DC 供电范围 9V~13V
- 40-pin GPIO 接口的第 2 和第 4 脚给板子供电, 电压范围 4.7~5.5V
