Amlogic A311Y3 边缘AI SoC芯片简介
Amlogic A311Y3是晶晨半导体推出的新一代通用型旗舰边缘AI系统级芯片，为A311系列时隔四年的旗舰迭代产品。芯片采用6nm先进制程工艺，全面升级CPU、GPU、NPU计算架构与外设接口配置，在通用运算性能、边缘AI推理能力与多媒体编解码表现上均实现显著提升，面向高端边缘计算、智能视觉、商用显示、工业控制等场景提供高集成度硬件方案。
一、核心计算架构
A311Y3采用big.LITTLE八核CPU设计，兼顾峰值性能与能效表现；集成独立RISC-V协处理器与Arm Mali图形单元，满足系统管控、低功耗待机与图形加速需求。
1. CPU处理器规格
| 核心类型 | 核心数量 | 一级缓存 | 单核心二级缓存 | 共享三级缓存 |
|---|---|---|---|---|
| Arm Cortex-A78 | 2核 | 64KB指令 + 64KB数据 | 256KB | 2MB（八核共享） |
| Arm Cortex-A55 | 6核 | 32KB指令 + 32KB数据 | 128KB |
附加特性：集成Neon多媒体扩展指令集、硬件加密扩展指令集。
协处理器：内置2颗独立RISC-V内核，一颗用于系统管控，一颗为常驻内核，负责常开域电源管理与传感器中枢调度。
2. GPU图形处理器
搭载Arm Mali-G625 MC1图形单元，支持OpenGL ES 3.2、Vulkan 1.4、OpenCL 3.0；内置VICP+GE2D 2.5D图形加速引擎，最多支持16层图像叠加合成，最大输出分辨率4096×4096。
二、边缘AI与视频处理能力
1. NPU神经网络处理器
集成Amlogic自研深度学习加速器ADLA，峰值AI算力达8 TOPS，支持INT4、INT8、INT16、FP8、FP16、BF16多精度运算，全面适配TensorFlow、TensorFlow Lite、ONNX、PyTorch、Darknet、MxNet、Caffe等主流AI开发框架，可高效承载端侧目标检测、图像识别、AI超分辨率等推理任务。对比前代A311D（5 TOPS）、A311D2（3.2 TOPS），AI性能提升显著。
2. 视频编解码与画质
搭载AVE10视频处理引擎与第九代Amlogic TruLife画质引擎，详细规格如下：
| 功能类型 | 规格详情 |
|---|---|
| 视频解码 | 最高4K@120fps，支持AV1、H.265、VP9、AVS3等编码格式 |
| 视频编码 | H.265/H.264：最高4K@60fps；MJPEG：最高4K@30fps |
| 多路并发解码 | 2路4K@60fps 或 4路1080P@60fps |
| 画质增强 | 集成在线AI超分辨率（AISR）；原生支持HDR10、HDR10+、HLG、Vivid HDR，可选杜比视界 |
3. 视觉输入处理
- ISP性能：1300万像素@30fps / 1600万像素@20fps，支持宽动态WDR、3A自动成像、PDAF相位对焦、2D/3D降噪、CAC色彩畸变校正
- 图像畸变校正：支持全景、球面、透视动态校正，最大处理1600万像素图像
- CVE机器视觉引擎：可独立完成背景建模、运动目标检测、人脸追踪等预处理运算，降低主核心负载
三、内存与存储配置
| 类型 | 规格参数 |
|---|---|
| 运行内存 | 最大支持16GB LPDDR5/LPDDR5X，最高速率6400Mbps；向下兼容LPDDR4/LPDDR4X（最高4266Mbps） |
| eMMC存储 | eMMC 5.1/5.2，带宽400Mbps，配备硬件命令队列、数据流内置加密 |
| 闪存接口 | SLC/SPI/QSPI NAND闪存，搭载8位硬件ECC纠错 |
| 扩展存储 | 支持SDSC/SDHC/SDXC存储卡；SDIO外设接口（1线/4线模式，最高UHS-I SDR104速率） |
四、显示与输入接口
1. 显示输出接口
芯片配备全品类显示接口，支持双独立显示输出，适配多形态终端：
| 接口类型 | 数量 | 最高规格 | 核心特性 |
|---|---|---|---|
| HDMI 2.1a输出 | 1路 | 4K@60Hz | 支持eARC、ALLM、VRR、QMS、QFT、SBTM，兼容HDCP 1.4/2.3 |
| DP 1.4 | 1路 | 4K@60Hz | 支持MST多流传输，可通过USB Type-C启用DP Alt模式 |
| eDP 1.3/1.4 | 1路 | 4K@60Hz | 最多4通道，支持PSR/PSR2面板自刷新节能 |
| MIPI DSI（4通道） | 2路 | 2560×1600@60Hz / 1080P@120Hz | 单通道速率最高2.5Gbps |
| VbyOne（8通道） | 1路 | 4K@60Hz | – |
| LVDS | 1路 | 1080P@60Hz | – |
多屏支持：双独立显示输出，可配置为双4K复制模式，或4K+2.5K扩展模式。
2. 视频/摄像头输入接口
| 接口类型 | 规格参数 |
|---|---|
| HDMI 2.1a输入 | 1路，4K@60Hz，配套eARC、ALLM、VRR等全部特性，支持HDCP 1.4/2.3 |
| MIPI CSI（4通道） | 2路，单通道速率2.5Gbps，单端口最多4个虚拟通道，支持RAW、YUV、RGB图像格式 |
五、外设、网络与音频
1. 网络与高速扩展
| 类别 | 接口规格 | 详情说明 |
|---|---|---|
| 有线网络 | 2.5Gbps HSGMII MAC | 1路，高速以太网接口 |
| 1Gbps RGMII MAC | 1路，标准以太网接口 | |
| PCIe扩展 | PCIe 3.0 x2 | 可拆分为1×2或两路1×1通道，支持根复合体、端点两种工作模式 |
| PCIe 2.0 x1 | 仅根复合体模式，与USB 3.0 Host、HSGMII复用 | |
| USB接口 | USB 3.0 | 1路DRD（与DP 1.4复用）、1路Host（与PCIe 2.0复用），最高速率5Gbps |
| USB 2.0 | 1路DRD、1路Host |
可通过PCIe、SDIO、USB、UART、PCM外接WiFi/蓝牙无线模组，实现无线网络扩展。
2. 通用外设与音频
通用I/O外设：9路I2C、2路I3C（支持SDR、HDR-DDR、HDR-BT模式）、6路UART（最高波特率4Mbps，四线硬件流控）、14路PWM、6路SPI（可配置主/从模式）、1路CAN FD（符合ISO 11898-1:2015规范）、1路红外接收+1路红外发射、5通道10位SAR ADC；支持2路串行TS码流输入（或1路并行+1路串行），内置解复用器与ISO7816智能卡控制器。
音频子系统：1路SPDIF输入、2路SPDIF输出；3路TDM/I2S输入、3路TDM/I2S输出，最多16声道，位深16/24/32bit，采样率最高192kHz；8通道PDM输入，可外接8路数字麦克风；集成声音事件检测SED、异步采样率转换器ASRC；可选HiFi 5音频DSP，支持单/半精度向量浮点运算及神经网络扩展指令。
六、安全体系与电源管理
1. 安全体系
| 安全特性 | 详情说明 |
|---|---|
| 可信执行环境 | Arm TrustZone TEE |
| 启动与存储安全 | 安全启动、内存加密、OTP一次性可编程存储加密 |
| 硬件加解密 | AES、最高8K位RSA、ECC椭圆加密算法；原生支持后量子加密算法（MLDSA / Dilithium） |
| 其他安全能力 | 真随机数发生器TRNG、SHA1/SHA2哈希算法、HMAC消息验证码 |
2. 电源管理
- I/O双电压域设计：1.8V/3.3V可选
- 多组软件可控电源域，支持DVFS动态调频调压
- AO常开域配备专属外设（4路UART、4路I2C、1路I3C、3路SPI、7路PWM、1路CEC、红外、PDM），可外接外部PMIC电源管理芯片，实现低功耗待机与快速唤醒

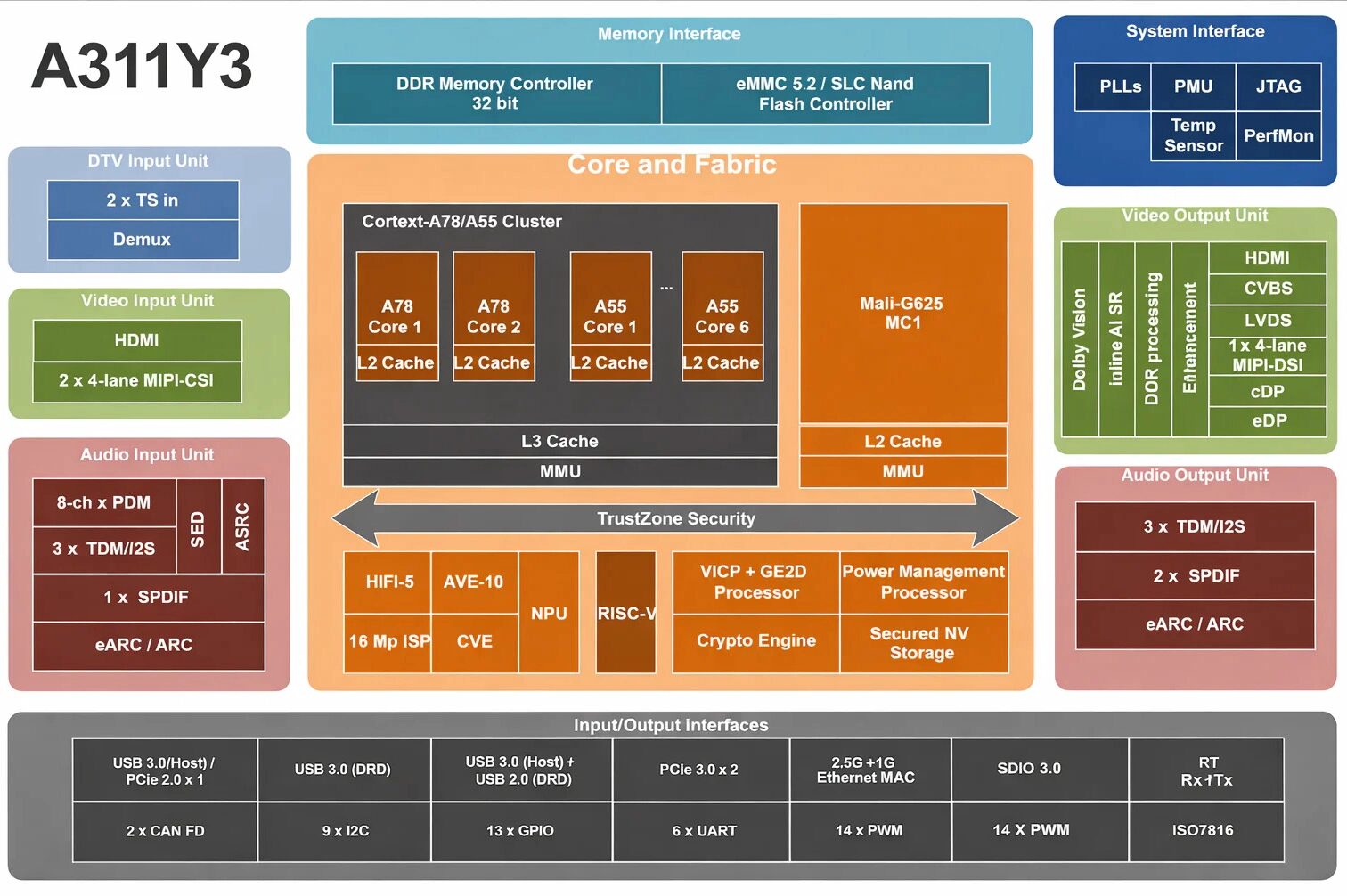

七、芯片架构框图示意
共享2MB L3缓存
2.5D图形加速引擎
多精度AI运算
系统管控+电源管理
TruLife画质引擎 + AI-SR
2路MIPI CSI + HDMI输入
eMMC 5.2 / NAND / SD卡
PCIe 3.0 / USB 3.0 / 2.5G以太网 / CAN FD
多声道音频 + 通用I/O外设
后量子加密 + 安全启动
常开域低功耗待机
八、软件生态与产品定位
软件支持
A311Y3将适配基于Linux 6.12内核的64位Android 16系统，配套标准GNU/GCC开发工具链。目前Linux主线内核已有Amlogic工程师提交适配补丁，完成CPU、GIC中断控制器、定时器、UART等基础驱动适配，后续将逐步补齐全部外设驱动，为开发者提供成熟的开源开发环境。
产品定位
Amlogic A311Y3凭借6nm制程工艺、升级的八核CPU架构、8TOPS峰值AI算力与全场景外设接口，是晶晨面向高端边缘AI市场的核心旗舰产品。其兼顾高性能计算、强多媒体能力与丰富扩展接口的特性，可广泛应用于AI边缘终端、智能商显、工业视觉设备、高端多媒体终端、智能交互设备等领域，为设备厂商提供高性能、高集成度的芯片选型方案。
