一款专为商业显示器嵌入式系统开发设计的主板，采用瑞芯微RK3568芯片方案。支持独立NPU，可满足轻量化AI模型的算力需求。标准版运行安卓11系统，提供系统定制服务。支持HDMI输入和MIPI输入，支持eDP、LVDS、MIPI等点屏接口，支持HDMI视频输出。支持多屏异显和多屏异触，支持5G移动数据通讯。此款开发板具有丰富的拓展接口，可满足商业显示器的常规需求，也可根据客户需求定制产品，支持OEM和ODM定制。
接口示意图：
-

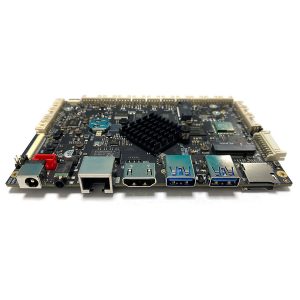

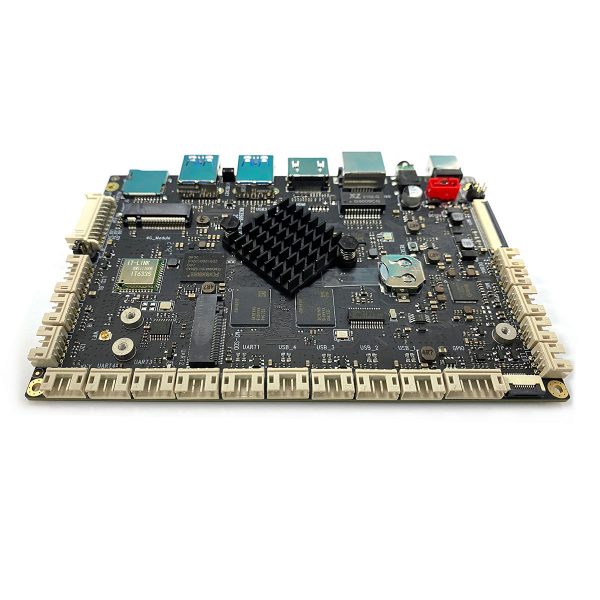

- RK3568商显主板正面接口示意图
-

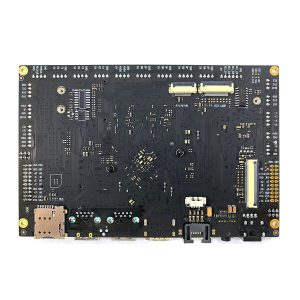

- RK3568商显主板背面接口示意图
规格参数：
| 主要规格参数 | ||
| 主板规格 | PCB尺寸 | L*W*H=135mm*90mm*1.6mm |
| 操作系统 | Android11(可根据需求调试Linux系统) | |
| 在线升级 | OTA；预留 , 本地升级TF Card, USB。 | |
| APK升级 | 只升级对应的APK。 | |
| 支持二次打包 | ||
| 系统： | 全Rooted | |
| 菜单 | 菜单预留导航键开关 | |
| 菜单 | 菜单预留屏幕显示旋转选择 （0Degree, 90Degree, 180Degree, 270Degree) | |
| CPU型号 | Rockchip RK3568最高 32 位高性能 CPU，主频最高 1.8GHz；四 Cortex-A55=1T NPU | |
| GPU | Embedded 3D OpenGL ES 1.1/2.0/3.2, OpenCL 2.0 and Vulkan 1.1 |
|
| NPU | 1T | |
| 内存 | 2GB/4GB DDR4 512/1024*16*2 | |
| 储存 | 16GB-128GB可选 EMMC | |
| 时钟RTC | support 3V钮扣电池 | |
| HDMI | HDMI IN；HDMI OUT | |
| 4G/5G | M.2 B-KEY, USB/PCIE | |
| 摄像头 | 1*4Line 13M | |
| WIFI／BT | Support | |
| 以太网 | RJ45-1000bps | |
| USB | USB3.0_OTG/HOST*2;USB2.0_HOST*4 | |
| TP | 32寸 G+G 10点触摸 support I2C和USB接口 | |
| 喇叭 | 立体声/4欧_3W*2 | |
| 屏接口 | LVDS;MIPI-DSI;EDP;VCC电压3.3V/5V/12V可选；背光电压12V； | |
| 耳机 | support | |
| 串口 | UARTR*4;I2C*1 | |
| MIC | Support模拟MIC*1，数字MIC陈列*8（HDMI IN共用I2S) | |
| 按键 | Recover ;Reset,支持按键外扩 | |
| DC | 12V-3A 5.5mm*2.1mm | |
| 外部储存 | M.2 M-KYE SSD,TF卡 | |
| S/PDIF | support | |
| IR | 红外遥控 | |
| LED | 双色指示灯 | |
| 显示 | 尺寸 | 5寸-65寸可选,19寸以上屏背光电源需单独电源供电 |
| 显示规格 | 比例16:09；分辨率MAX4K | |
| 接口格式 | MIPI;EDP;LVDS | |
| 无线传输 | Wi-Fi | 802.11a/b/g/n/ac 2.4GHZ +5GHZ |
| 蓝牙 | BT5.0 | |
| 4G/5G | 全网通 | |
| 输入 | 触摸屏 | G+G 多点电容触摸；红外触摸； |
| 鼠标/键盘 | USB鼠标/键盘 | |
| 声音 | 喇叭 | 4ohm 3W*2 |
| 耳机 | 4节 国际标准CTIA | |
| 接口配置 | ||
| 内置扩展接口 | SPK接口 | 采用2.0mm 4PIN 线对板连接器，立体声输出 |
| MIC接口 | 采用2.0mm 2PIN 线对板连接器，差分输入 | |
| LED指灯接口 | 采用2.0mm 3PIN 线对板连接器，双色控制 | |
| USB接口 | 采用2.0mm 4PIN 线对板连接器，USB2.0*4 | |
| WIFI天线接口 | 采用I-PEX一代连接器 | |
| DBUG接口 | 采用2.0mm 3PIN 线对板连接器，UART 115200 | |
| UART TTL | 采用2.0mm 4PIN 线对板连接器 | |
| TTL/RS232接口 | 采用2.0mm 4PIN 线对板连接器，TTL/RS232*2；默认RS232 | |
| TTL/RS485接口 | 采用2.0mm 4PIN 线对板连接器，TTL/RS485*1；默认RS485 | |
| I2C接口 | 采用2.0mm 4PIN 线对板连接器，电平3.0V | |
| IR和ADC接口 | 采用2.0mm 4PIN 线对板连接器，IR电平3.3V，ADC电平1.8V | |
| 按键接口 | 采用2.0mm 4PIN 线对板连接器，一路独立ADC,一个POWR ON,一个RECOVERY及KEY扩展 | |
| GPIO口扩展接口 | 采用2.0mm 6PIN 线对板连接器，4个GPIO，电平3.3V | |
| EDP屏接口 | 采用2.0mm 20PIN 卧式排针，VCC电压3.3V,5V,12V可选 | |
| LVDS屏接口 | 采用2.0mm 20PIN 卧式排针，双LVDS输出，VCC电压3.3V,5V,12V可选；LVDS和MIPI Pane0为共用接口，用LVDS时不能用MIPI Pane0 | |
| MIPI屏接口*2 | 采用0.5mm 40PIN FPC连接器，两组支持双Pane和两个单Pane屏 | |
| LCD屏背光接口 | 采用2.0mm 6PIN 线对板连接器，12V电源输出，包含BL_EN和BL_PWM;19寸以上屏背光电源需单独电源供电 | |
| 12V电源输入接口 | 采用2.0mm 4PIN 线对板连接器，12V/3A电源输入 | |
| 摄像头接口 | 采用0.5mm 40PIN FPC连接器，双MIPI,支持双目人脸识别摄像头（与HDMI IN共用接口，用双目时不能用HDMI IN),同是兼容单MIPI摄像头 | |
| S/PDIF接口 | 采用2.0mm 3PIN 线对板连接器，SPDIF OUT | |
| 外置接口 | USB 接口 | USB3.0 A型座 OTG |
| USB 接口 | USB3.0 A型座 HOST | |
| 耳机 | 4节 国际标准CTIA | |
| DC | 12V-3A 5.5mm*2.1mm | |
| TF卡 | 外部扩充卡 | |
| 以太网 | RJ45 – 1000MB | |
| HDMI OUT | HDMI A型； | |
| SIM卡 | Micro SIM | |
| 环境应用 | ||
| 环境 | 储存温度 | -20℃~60℃ |
| 储存湿度 | 5 to 90%RH | |
| 操作温度 | 0℃~50℃ | |
| 操作湿度 | 20~85%RH | |
| 应用 | APP | 客户自定义 |
| 内容 | 客户自定义 | |
| 图片 | 客户自定义 | |
| 配件 | 电源适配器 | AC to DC; 110V~220V to 12V |
| 说明书 | 客户提供文档 | |
| 认证 | FCC | 客户整机认证 |
| CE | 客户整机认证 | |
| RoHS | 客户整机认证 | |
| CCC | 客户整机认证 | |
