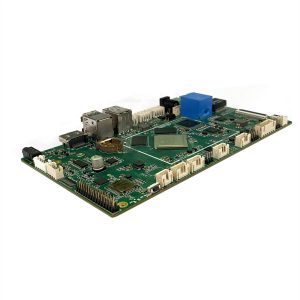

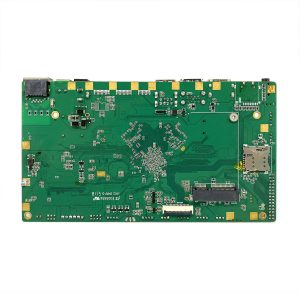

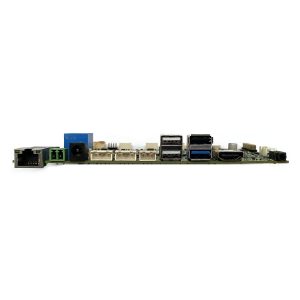

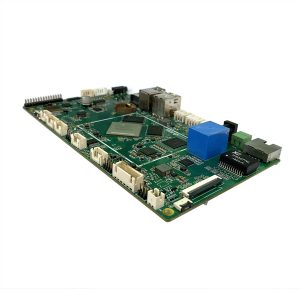

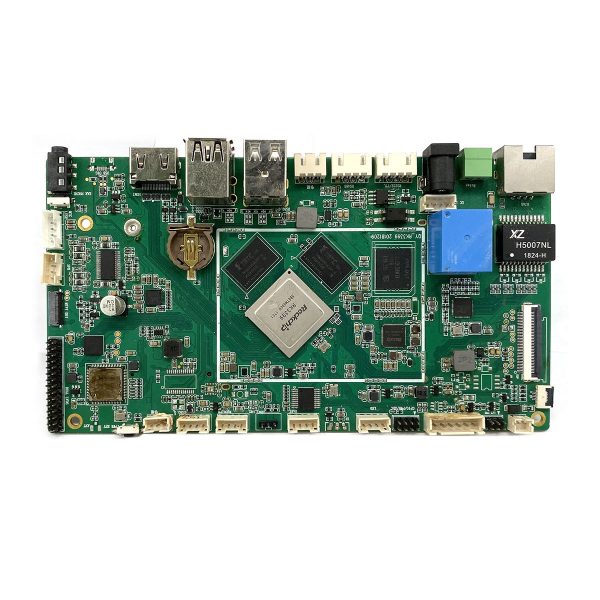

自带硬件看门狗的RK3399多功能行业定制开发主板

一块专门面向行业定制开发的RK3399嵌入式主板，自带硬件看门狗功能，可以运行安卓和Linux系统。此主板充分发挥了了RK3399平台的拓展能力，板载多种拓展接口，可充分满足广告机、商业显示器、数字标牌、人脸识别等场景的功能需求。常用接口的单测布局，也方便嵌入设备使用。

ScenSmart在RK3399芯片平台的行业开发经验十分丰富，可根据客户需求定制产品，支持ODM订单，可为客户提供从ID结构设计、硬件设计、软件开发到成品生产组装的一站式定制服务。

RK3399开发主板硬件规格

类型	规格参数
CPU	RK3399, 双核 Cortex-A72(大核)+四核 Cortex-A53(小核)
GPU	四核 ARM Mali-T860 ,OpenGL ES1.1/2.0/3.0/3.1,OpenVG1.1,OpenCL,DX11
DDR	双通道 LPDDR4，2G/4G 可选
内存	16GB/32GB/128GB 高速 eMMC
视频处理器	支持 4K VP9 and 4K 10bits H265、H264 视频解码，高达 60fps 1080P 多格式视频解码(WMV,MPEG-1/2/4,VP8) 1080P 视频编码，支持 H.264,VP8 格式
显示	HDMI2.0 支持 4K 60Hz 显示，支持 HDCP 1.4/2.2 支持 MIPI DSI 4 线  最高支持 1080P 支持 eDP 1.3(4 线，10.8Gbps) 支持双 LVDS 支持 Rec.2020 和 Rec.709 色域转换
接口	MIPI CSI 接口，支持摄像头到 13M MINI PCIE 4G 接口、MICRO SIM 卡、IR 接口、RTC 电池 TF 卡 韦根×2 、继电器接口 TP 接口 RS232/UART×2、RS485×1、1×UART、1×UART debug 接口
网络支持	RJ45 接口千兆以太网 板载 WIFI/BT 模块，支持 WIFI 2.4GHz/5GHz 双频，支持 802.11a/b/g/n/ac 协议， 支持 Bluetooth4.0
USB	4×USB2.0 HOST, 1×USB3.0，1×Micro USB
音频	喇叭×2(12W4Ω)、MIC、LINE_IN、3.5mm 耳机接口
附属功能	硬件看门狗，可控 LED 指示灯×3，加密 IC
电源	12V/3A （如果大尺寸屏幕电源功率随之增加）

板厚： 1.4mm

主板大小：165mm*90mm

顶面限高：TTBD

底面限高：TBD

螺丝孔大小: 3mm

主要接口定义

 TP：CON8

编号	定义	备注	编号	定义	备注
1	VCC3V3		2	I2C_SDA
3	I2C_SCL		4	TP_RST
5	TP_INT		6	GND



BL CTR：J18

编号	定义	备注	编号	定义	备注
1	12V		2	12V
3	BL_EN		4	LCD_BL_PWM
5	GND		6	GND



J3

编号	定义	备注	编号	定义	备注
1	VCC_SYS	5V	2	I2C4_SDA
3	VCC3V3		4	I2C4_SCL
5	GND		6	SPDIF_TX
7	ADC_IN2		8	PWM1



LED: J90

编号	定义	备注	编号	定义	备注
1	VCC_SYS	5V	2	LED_CTL
3	RED_CTL		4	GREEN_CTL



IR：J6

编号	定义	备注	编号	定义	备注
1	VCC3V3		2	GND
3	IR_RX



UART：J79

编号	定义	备注	编号	定义	备注
1	VCC /默认 3.3V	3.3V/5V	2	TX
3	RX		4	GND



UART_DBG：J78

编号	定义	备注	编号	定义	备注
1	RX	3.3V/5V	2	TX
3	GND



RS232/UART：J77

编号	定义	备注	编号	定义	备注
1	VCC /默认 3.3V	3.3V/5V	2	TX
3	RX		4	GND



RS232/UART：J88

编号	定义	备注	编号	定义	备注
1	VCC /默认 3.3V	3.3V/5V	2	RX
3	TX		4	GND



USB2.0：J76

编号	定义	备注	编号	定义	备注
1	VBUS	5V	2	DM
3	DP		4	GND



韦根：J75

编号	定义	备注	编号	定义	备注
1	WG_D1		2	WG_D0
3	GND



DUA_LVDS：J74

编号	定义	备注	编号	定义	备注
1	VCC_LCD	12V/5V/3.3V	2	VCC_LCD	12V/5V/3.3V
3	VCC_LCD	12V/5V/3.3V	4	GND
5	GND		6	GND
7	RXO0M		8	RXO0P
9	RXO1M		10	RXO1P
11	RXO2M		12	RXO2P
13	GND		14	GND
15	RXOCM		16	RXOCP
17	RXO3M		18	RXO3P
19	RXE0M		20	RXE0P
21	RXE1M		22	RXE1P
23	RXE2M		24	RXE2P
25	GND		26	GND
27	RXECM		28	RXECP
29	RXE3M		30	RXE3P



DSI_MIPI：J72

编号	定义	备注	编号	定义	备注
1	GND		2	D3N
3	D3P		4	GND
5	D0N		6	D0P
7	GND		8	CLKN
9	CLKP		10	GND
11	D1N		12	D1P
13	GND		14	D2N
15	D2P		16	GND
17	LCD_RST		18	NC
19	GND		20	GND
21	VCC_1V8		22	VCC_1V8
23	NC		24	VCC_3V3
25	VCC_3V3		26	NC
27	LED-		28	LED-
29	NC		30	LED+
31	LED+



SPK：J9

编号	定义	备注	编号	定义	备注
1	SPK_L+		2	SPK_L-
3	SPK_R-		4	SPK_R+



MIC/LINE_IN: J29

1	INL
2	GND
3	INR
4	MIC_IN
5	GND



韦根: J83

1	WG_D1
2	WG_D0
3	GND



RS485: J82

1	VCC         3.3V/5V
2	RS485_0B
3	RS485_0A
4	GND



EDP：J22/J60

编号	定义	备注	编号	定义	备注
1	NC		2	GND
3	EDP_TX1N		4	EDP_TX1P
5	GND		6	EDP_TX0N
7	EDP_TX0P		8	GND
9	EDP_AUXP		10	EDP_AUXN
11	GND		12	VCC_3V3
13	VCC_3V3		14	NC
15	GND		16	GND
17	NC		18	LED-
19	LED-		20	LED-
21	LED-		22	BL_EN
23	LCD_BL_PWM		24	NC



25	NC		26	LED+
27	LED+		28	LED+
29	LED+		30	NC
31	LCD_EN_H		32	NC
33	GND		34	EDP_TX2P
35	EDP_TX2N		36	GND
37	EDP_TX3P		38	EDP_TX3N
39	GND		40	NC



CSI_MIPI：J46

编号	定义	备注	编号	定义	备注
1	GND		2	AF_2V8
3	DVDD_1V2		4	VCC1V8_DVP
5	VCC_SYS	5V	6	GND
7	VCC2V8_DVP		8	GND
9	I2C2_SDA		10	I2C2_SCL
11	MIPI_RST		12	DVP_PDN0
13	GND		14	MIPI_CLK
15	GND		16	MIPI_RX0_D3P
17	MIPI_RX0_D3N		18	GND
19	MIPI_RX0_D2P		20	MIPI_RX0_D2N
21	GND		22	MIPI_RX0_D1P
23	MIPI_RX0_D1N		24	GND
25	MIPI_RX0_CKP		26	MIPI_RX0_CKN
27	GND		28	MIPI_RX0_D0P
29	MIPI_RX0_D0N		30	GND
