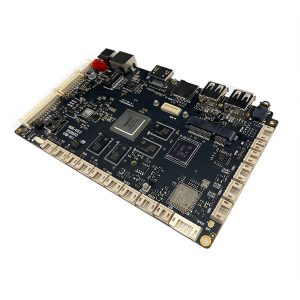

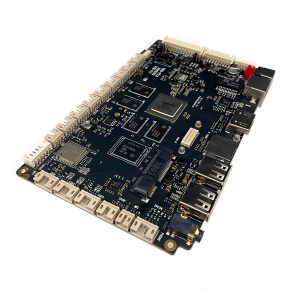

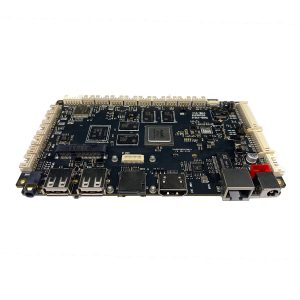

RK3288 V11B 是一款转为商业显示领域设计开发的嵌入式系统开发主板，支持安卓系统，可定制Linux系统，如Ubuntu、Debian等。支持4K高清晰显示，支持多种接口点屏，可集成人脸识别功能，产品可用于广告机、数字标牌、智能自助终端、自助售货机等设备。
RK3288 V11B嵌入式系统采用瑞芯微 RK3288 Cortex-A17 四核处理器，标准版搭载Android5.1/7.1 系统，主频最高达 1.8 GHz，超强性能。采用 Mali-T764 GPU，支持 4K、H.265 硬解码。支持常用外接设备， 接口丰富、性能稳定。板卡支持MIPI、HDMI 多种显示输出接口，WIFI/蓝牙(可支持2.4G/5GWIFI)于一体，支持当前流行的视频格式及图片格式解码，支持4K、H.265 硬解码,适合于各种人工智能设备控制场景。
集成MIPI/LVDS/eDP/千兆以太网/WIFI/蓝牙多功能于一体，5个 USB 接口(4个 USB2.0,1个USB OTG 口),3路 RS232 (可选TTL),1路RS485(可选TTL),GPIO/ADC 接口，可以满足市场上各种外设的要求。最大支持 4K 3840×2160 的解码和各种 MIPI/LVDS/eDP 接口的LCD 显示屏。支持 Android 系统定制，提供系统调用接口 API 参考代码，完美支持客户上层应用APP 开发。支持Ubuntu、Debian等Linux系统定制。 完美支持红外、光学、电容、电阻、触摸膜等多种主流触摸屏，支持免驱触摸屏的HID配置，无需调试。

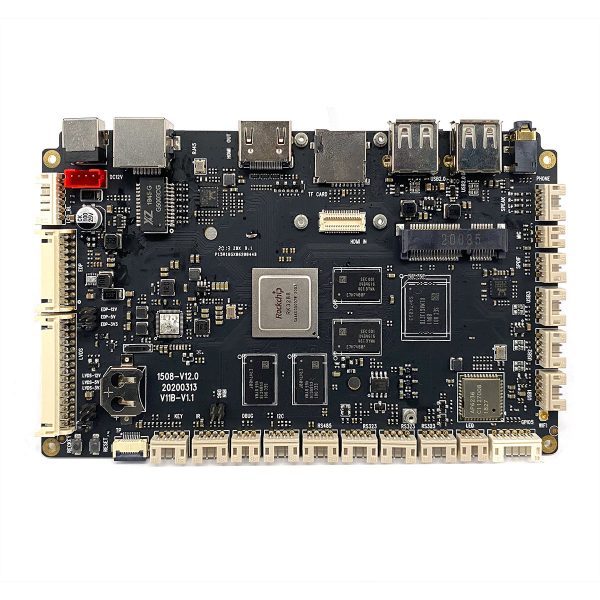

RK3288 V11B 嵌入式系统正面接口说明

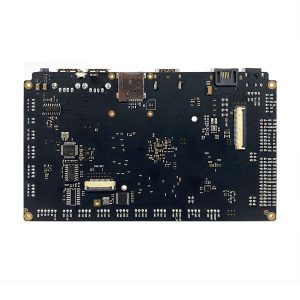

RK3288 V11B 嵌入式系统背面接口说明
| RK3288 V11B嵌入式系统基本参数 | |
| 主控芯片 | Rockchip RK3288 (28 纳米 HKMG 制程） |
| 处理器 | 四核 64 位处理器（四核 Cortex-A17），主频高达 1.8GHz |
| 图形处理器 | Mali-T764 GPU,支持AFBC，OpenGL ES 1.1/2.0/3.1, OpenCL, DirectX9.3 |
| 视频处理器 | 支持 4K 和 1080P 的 H.265/H.264 视频解码，高达 60fps |
| 内存 | 2GB DDR3L |
| 存储器 | 16GB eMMC 5.1 （16GB/32GB/128GB 可选配）, 支持 TF 卡扩展 |
| 硬件特性 | |
| 以太网 | 10/1000M 以太网接口 |
| WiFi | 2.4GHZ+(可选5GHz 双频 WiFi），支持 802.11a/b/g/n/ac |
| 4G | 全网通(B1/B3/B5/B8/B34/B38/B39/B40/B41)“移远EC20” |
| Bluetooth | Bluetooth V4.2 of 1, 2 and 3 Mbps |
|
显示 |
1*MIPI-DSI,,单通道最高支持 1080P@60fps 输出
1*LVDS(支持单/双路）分辨率1920*1080屏幕 1*EDP最大支持3840*2160屏幕 屏幕尺寸支持 5”- 65”；19寸以上屏背光电源需单独电源供电 |
| 音频 | 1*3.5PHONE JACK
2*Speaker 立体声音频输出（4Ω 3W） 1*MIC 音频输入 |
|
摄像头 |
MIPI 摄像头： MIPI 摄像头 ( 最高支持单 13Mpixel )
USB 摄像头：支持 2 路 USB 2.0 摄像头 |
|
USB |
USB 2.0*4，USB OTG*1
USB 2.0 Wafer 座*3、USB2.0 USB-A口*1、USB OTG USB-A口*1 |
| LED指示灯 | 2*LED 驱动接口，用于状态指示 |
| 插座 | I2C*1、触摸屏*1，SPDIF*1、IR*1、Debug*1、GPIO*1、KEY*1、LED*1、RTC电池座*1
12V电源输入*1、EDP屏接口*1、LVDS屏接口*1、MIPI屏接口*1、屏背光接口*1、 MINI PCIE-4G*1、SPK*1、MIC*1、RS232*3、RS485*1、USB2.0*3 |
| 按键 | Reset 按键*1、Recovery 按键*1 |
|
外引接口 |
1） DC12V 输 入
2） RJ45/1000M 3） USB A/OTG |
| 4） HDMI OUT
5） HDMI IN 6） TF卡座 7） MICRO SIM卡座 8） USB2.0HOST 9） 3.5耳机接口 10） Recovery接键 |
|
| 电源 | DC 12V – 2A |
| 软件与支持 | |
| 操作系统 | Android 7.1（Linux可选，Ubuntu、Debian等） |
|
一站式方案 |
（1） 提供完善的人脸识别程序
（2） 提供 USB/MIPI 单目、双目、结构光摄像头（选配） （3） 提供 5 寸-65寸 IPS 屏幕（选配，可支持电容触摸） （4） 提供全套整机配套物料（基于 5寸-65寸显示屏、双目摄像头） |
| 人脸识别性能 | |
| 识别准确率 | >99.77% |
| 人脸检测 | 最多支持同时检测2 人（单目摄像头） |
| 识别距离 | 1.5 米 |
| 活体检测 | 支持 |
| 识别模式 | 1:1、1：N、M:N 多种模式支持 |
| 人脸库支持 | 1 万人以上 |
| 外观规格 | |
| 主板尺寸 | 100 mm×150 mm |
| 工作温度 | 0℃-60℃ |
| PCB 规格 | 6层板设计 |
ScenSmart专业从事方案运作，可为客户提供一站式产品解决方案，根据需求定制产品，支持ODM定制和OEM定制。目前RK3288的产品案例十分丰富，方便选择成品二次开发。
