Amlogic A311D芯片方案的人工智能专用SOM邮票孔核心板，支持安卓和Linux QT

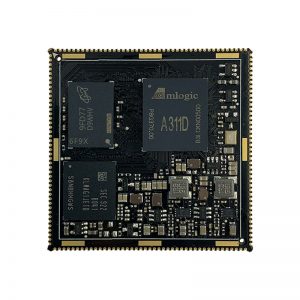

一款基于Amlogic A311D人工智能芯片打造的SOM邮票孔核心板，方便客户二次开发，快速打造自己的嵌入式系统。A311D是目前性能最强的量产通用型SoC，内部集成独立的NPU，可提供5TOPS的算力支持，非常适合人工智能项目使用。此款A311D核心板拥有稳定的BSP，支持安卓系统和Linux+QT系统，可根据用户需求定制系统。目前A311D主要用于机器视觉和高端商业显示的项目，ScenSmart可为客户提供一站式定制开发服务，支持OEM和ODM定制。

Amlogic A311D SOM 嵌入式系统主要参数：

尺寸	长45mm x 宽45mm x 高3.2mm
CPU	Amlogic A311D A734+A532六核
NPU	5.0 TOPS算力
GPU	Mali G52 MP4
内存	LPDDR4标配2GB（1GB/4GB批量可选)
存储器	EMMC 5.1标配16GB（8GB/32GB/64GB/128GB批量可选)
电源管理	分立式设计
工作电压	12V 1.5A以上
支持系统	Android9.0/Linux+QT
运行温度	-10到+75度
寿命	连续运行寿命大于5年以上

A311D SOM常规接口：

HDMI	HDMI高清输出支持4K/1080P显示
CVBS	支持一路CVBS输出
MIPI DSI	支持4Lane 最高1920×1080
UART	5路串口
PWM	6路PWM
SDIO	二路SDIO，一路接WIFI，另一路接TF卡
SPI	2路SPI
I2C	4路I2C
ADC	4路模拟ADC
以太网	主芯片集成EMAC 100M网口
GMAC	支持GMAC PHY网口
MIPI CSI	支持二路MIPI CSI 摄像头
DVP CAMERA	支持8位DVP 并口摄像头
I2S	一路I2S接口
OTG 2.0	一路OTG 2.0
USB3.0	一路USB 3.0
PCIE	一路x1 PCIE高速接口
GPIO	可复用GPIO高达80
系统升级	支持USB/TF卡本地升级

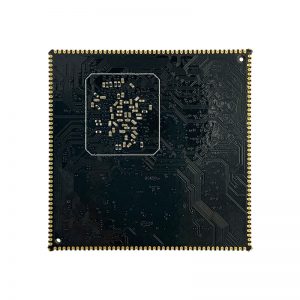

A311D 核心板结构说明：

A311D SOM驱动支持列表
功能列表	Linux4.9 Android 9.0	Linux4.9 buildroot
硬件功能
7寸MIPI屏+I2C触摸(1024×600)	√	√
7寸MIPI屏+I2C触摸(1200×1920)	√	√
8寸MIPI屏+I2C触摸(800×1280)	√	√
MIPI接口 IMX307	√	√
HDMI 1080P接口	√	√
CVBS	√	√
电容屏接口	√	√
MIPI摄像头	√	无
USB摄像头	√	√
USB HOST	√	√
USB OTG	√	无
GPIO	√	√
按键	√	√
SDIO AP6236 WIFI	√	√
UART AP6236 BT 4.0	√	无
以太网 10M/100M	√	√
喇叭	√	√
串口	√	√
TF卡	√	√
RTC	√	√
4G或4G模块扩展	√	√
NPU	√	√
总线驱动
SPI驱动	√	√
ADC驱动	√	√
I2C驱动	√	√
PWM驱动	√	√
SDIO驱动	√	√
GPIO驱动	√	√
USB驱动	√	√

Amlogic A311D SOM管脚定义：

脚位	名称/默认功能	IO电压	配置状态	可复用其它功能
1	PCIE_CLK_P		输出
2	PCIE_CLK_N		输出
3	GND			GND
4	CARD_EN_DET	IO=3.3V	输入	GPIOC_6(I2C_EE_M0_SCL/ISO7816_DATA)
5	SD_D1_B	IO=3.3V	输入输出	GPIOC_1(SDCARD_D1/JTAG_B_TDI/PDM_DIN1/SPI_A_MISO)
6	SD_D0_B	IO=3.3V	输入输出	GPIOC_0(SDCARD_D0/JTAG_B_TDO/PDM_DIN0/SPI_A_MOSI)
7	SD_CLK_B	IO=3.3V	输出	GPIOC_4(SDCARD_CLK/JTAG_B_CLK/PDM_DCLK/PWM_C)
8	GND			GND
9	SD_CMD_B	IO=3.3V	输出	GPIOC_5(SDCARD_CMD/JTAG_B_TMS /I2C_EE_M0_SDA/ISO7816_CLK)
10	SD_D3_B	IO=3.3V	输入输出	GPIOC_3(SDCARD_D3/UART_AO_A_TX/PDM_DIN3/SPI_A_SCLK)
11	SD_D2_B	IO=3.3V	输入输出	GPIOC_2(SDCARD_D2/UART_AO_A_RX/PDM_DIN2/SPI_A_SS0)
12	GND			GND
13	GPIOC_7	IO=3.3V	输入输出	GPIOC_7 (OD3.3V) (PCIECK_REQN/WORLD_SYNC)
14	GPIOA_0	IO=3.3V	输入输出	GPIOA_0(MCLK_0)
15	GPIOA_1	IO=3.3V	输入输出	GPIOA_1(TDMB_SCLK/TDMB_SLV_SCLK)
16	GND			GND
17	LCD_RESET	IO=3.3V	输出	GPIOA_2(TDMB_FS/TDMB_SLV_FS)
18	HUB_RST	IO=3.3V	输出	GPIOA_3(TDMB_D0/TDMB_DIN0)
19	SPK_ON	IO=3.3V	输出	GPIOA_4(TDMB_D1/TDMB_DIN1)
20	BT_WAKE_HOST_3V3	IO=3.3V	输入	GPIOA_5(TDMB_D2/TDMB_DIN2/PDM_DIN3)
21	BT_EN_3V3	IO=3.3V	输出	GPIOA_6(TDMB_D3/TDMB_DIN3/PDM_DIN2)
22	USB_PWR_EN	IO=3.3V	输出	GPIOA_7(TDMC_D3/TDMC_DIN3/PDM_DCLK)
23	TOUCH_RST	IO=3.3V	输出	GPIOA_8(TDMC_D2/TDMC_DIN2/PDM_DIN0)
24	TOUCH_INT	IO=3.3V	输入	GPIOA_9(TDMC_D1/TDMC_DIN1/PDM_DIN1)
25	CM_RST2	IO=3.3V	输出	GPIOA_10(TDMC_D0/TDMC_DIN0/SPDIF_IN)
26	CM_PWRDN2	IO=3.3V	输出	GPIOA_11(MCLK_1/SPDIF_OUT)
27	CM_RST2	IO=3.3V	输出	GPIOA_12(TDMC_SCLK/TDMC_SLV_SCLK/SPDIF_IN)
28	CM_PWRDN	IO=3.3V	输出	GPIOA_13(TDMC_FS/TDMC_SLV_FS/SPDIF_OUT)
29	TOUCH_I2C_SDA	IO=3.3V	输入输出	GPIOA_14(WORLD_SYNC/I2C_EE_M3_SDA)
30	TOUCH_I2C_SCL	IO=3.3V	输出	GPIOA_15(IR_REMOTE_IN/I2C_EE_M3_SCL)
31	VDDCPU_B_EN	IO=3.3V	输出
32	IR_IN	IO=3.3V	输入输出	GPIOAO_5(IR_REMOTE_IN/PWMAO_D)
33	GND			GND
34	CM_MCLK	IO=3.3V	输出	GPIOAO_11 (PWMAO_A_HIZ/PWMAO_A/GEN_CLK_EE/GEN_CLK_AO)
35	GND			GND
36	I2C_AO_M0_SDA	IO=3.3V	输入输出	GPIOAO_3(I2C_AO_M0_SDA/UART_AO_B_RX/I2C_AO_S0_SDA)
37	I2C_AO_M0_SCL	IO=3.3V	输出	GPIOAO_2(I2C_AO_M0_SCL/UART_AO_B_TX/I2C_AO_S0_SCL)
38	EMMC_KEY		输入
39	GND			GND
40	GND			GND
41	GND			GND
42	4.5~18V	INPUT 4.5V~15V	输入	主电源输入
43	4.5~18V	INPUT 4.5V~15V	输入	主电源输入
44	HOST_WAKE_BT	IO=1.8V/3.3V	输出	GPIOX_19(PWM_B/WORLD_SYNC/GEN_CLK_EE)
45	BTUART_A_RTS_N	IO=1.8V/3.3V	输出	GPIOX_15(UART_EE_A_RTS)
46	BTUART_A_CTS_N	IO=1.8V/3.3V	输出	GPIOX_14(UART_EE_A_CTS)
47	BTUART_A_TX	IO=1.8V/3.3V	输出	GPIOX_12(UART_EE_A_TX)
48	BTUART_A_RX	IO=1.8V/3.3V	输入	GPIOX_13(UART_EE_A_RX)
49	VDDIO_X INPUT	INPUT 1.8V/3.3V	输入	IO电压可配1.8V或3.3V
50	GND			GND
51	WIFI_32K	IO=1.8V/3.3V	输出	GPIOX_16(PWM_E)
52	GND			GND
53	BTPCM_CLK	IO=1.8V/3.3V	输出	GPIOX_11(TDMA_SCLK/TDMA_SLV_SCLK /TSIN_B_CLK/SPI_A_SCLK/I2C_EE_M1_SCL)
54	BTPCM_DIN	IO=1.8V/3.3V	输入	GPIOX_8(TDMA_D1/TDMA_DIN1/ TSIN_B_SOP/SPI_A_MOSI/ISO7816_CLK/PWM_C)
55	BTPCM_DOUT	IO=1.8V/3.3V	输出	GPIOX_9(TDMA_D0/TDMA_DIN0 /TSIN_B_VALID/SPI_A_MISO/ISO7816_DATA)
56	BTPCM_SYNC	IO=1.8V/3.3V	输出	GPIOX_10(TDMA_FS/TDMA_SLV_FS /TSIN_B_DIN0/SPI_A_SS0/I2C_EE_M1_SDA)
57	GND			GND
58	WIFI_SD_D1	IO=1.8V/3.3V	输入输出	GPIOX_1(SDIO_D1/PDM_DIN1/TSIN_A_SOP)
59	WIFI_SD_D0	IO=1.8V/3.3V	输入输出	GPIOX_0(SDIO_D0/PDM_DIN0/TSIN_A_DIN0)
60	WIFI_SD_D2	IO=1.8V/3.3V	输入输出	GPIOX_2(SDIO_D2/PDM_DIN2/TSIN_A_VALID)
61	WIFI_SD_D3	IO=1.8V/3.3V	输入输出	GPIOX_3(SDIO_D3/PDM_DIN3/TSIN_A_CLK/PWM_D)
62	WIFI_SD_CLK	IO=1.8V/3.3V	输出	GPIOX_4(SDIO_CLK/PDM_DCLK)
63	GND			GND
64	WIFI_SD_CMD	IO=1.8V/3.3V	输出	GPIOX_5(SDIO_CMD/MCLK_1/PWM_C)
65	GND			GND
66	WIFI_WAKE_HOST	IO=1.8V/3.3V	输入	GPIOX_7(PWM_F/UART_EE_B_RX/PWM_B)
67	WIFI_PWREN	IO=1.8V/3.3V	输出	GPIOX_6(PWM_A/UART_EE_B_TX/PWM_D)
68	GND			GND
69	I2C_EE_M2_SDA	IO=1.8V/3.3V	输入输出	GPIOX_17(I2C_EE_M2_SDA)
70	I2C_EE_M2_SCL	IO=1.8V/3.3V	输出	GPIOX_18(I2C_EE_M2_SCL)
71	SARADC_CH3	IO=1.8V	输入	SARADC_CH3
72	ADC_KEY	IO=1.8V	输入	SARADC_CH2
73	HW_VS	IO=1.8V	输入	SARADC_CH1
74	SARADC_CH0	IO=1.8V	输入	SARADC_CH0
75	Linux_TX	IO=3.3V	输出	GPIOAO_0(UART_AO_A_TX)
76	Linux_RX	IO=3.3V	输入	GPIOAO_1(UART_AO_A_RX)
77	MUTE	IO=3.3V	输入	GPIOAO_6(JTAG_A_CLK/PWMAO_C /TSIN_A_SOP/TDMB_D2/TDMB_DIN2)
78	PWR_KEY_DET	IO=3.3V	输入	GPIOAO_7(JTAG_A_TMS/TSIN_A_DIN0 /TDMB_FS/TDMB_SLV_FS)
79	UART_AO_B_TX	IO=3.3V	输出	GPIOAO_8(JTAG_A_TDI/UART_AO_B_TX /TSIN_A_CLK/TDMB_SCLK/TDMB_SLV_SCLK)
80	UART_AO_B_RX	IO=3.3V	输入	GPIOAO_9(JTAG_A_TDO/UART_AO_B_RX /TSIN_A_VALID/MCLK_0)
81	SYS_LED	IO=3.3V	输出	GPIOAO_10(AO_CEC_A/AO_CEC_B /PWMAO_D/SPDIF_OUT/TDMB_D1/ TDMB_DIN1/CLK12_24)
82	PWR_RST	IO=3.3V	输出	RESET_N
83	GND			GND
84	ETH_VDDIO	INPUT 1.8V/3.3V	输入	IO电压可配1.8V或3.3V
85	RGMII_RX_CLK	IO=1.8V/3.3V	输入	GPIOZ_2(ETH_RGMII_RX_CLK/TSIN_B_VALID /TDMC_D0/TDMC_DIN0/PDM_DIN0/SDCARD_D0)
86	RGMII_RXDV	IO=1.8V/3.3V	输入	GPIOZ_3(ETH_RX_DV/TSIN_B_SOP/BT656_A_CLK /TDMC_D1/TDMC_DIN1/PDM_DIN1/SDCARD_D1)
87	RGMII_RXD0	IO=1.8V/3.3V	输入	GPIOZ_4(ETH_RXD0/TSIN_B_DIN0/BT656_A_DIN0 /TDMC_D2/TDMC_DIN2/PDM_DIN2/SDCARD_D2)
88	RGMII_RXD1	IO=1.8V/3.3V	输入	GPIOZ_5(ETH_RXD1/TSIN_B_CLK/BT656_A_DIN1 /TDMC_D3/TDMC_DIN3/PDM_DIN3/SDCARD_D3)
89	RGMII_RXD2	IO=1.8V/3.3V	输入	GPIOZ_6(ETH_RXD2_RGMII/TSIN_B_FAIL/BT656_A_DIN2 /TDMC_FS/TDMC_SLV_FS/PDM_DCLK/SDCARD_CLK)
90	RGMII_RXD3	IO=1.8V/3.3V	输入	GPIOZ_7 (ETH_RXD3_RGMII/TSIN_B_DIN1/BT656_A_DIN3/TDMC_SCLK /TDMC_SLV_SCLK/I2C_EE_M0_SDA/SDCARD_CMD)
91	RGMII_TX_CLK	IO=1.8V/3.3V	输出	GPIOZ_8(ETH_RGMII_TX_CLK /TSIN_B_DIN2/BT656_A_DIN4/MCLK_1/I2C_EE_M0_SCL)
92	RGMII_TXEN	IO=1.8V/3.3V	输出	GPIOZ_9(ETH_TXEN /TSIN_B_DIN3/BT656_A_DIN5)
93	GND			GND
94	RGMII_TXD0	IO=1.8V/3.3V	输出	GPIOZ_10(ETH_TXD0 /TSIN_B_DIN4/BT656_A_DIN6)
95	RGMII_TXD1	IO=1.8V/3.3V	输出	GPIOZ_11(ETH_TXD1 /TSIN_B_DIN5/BT656_A_DIN7)
96	RGMII_TXD2	IO=1.8V/3.3V	输出	GPIOZ_12(ETH_TXD2_RGMII/TSIN_B_DIN6
97	RGMII_TXD3	IO=1.8V/3.3V	输出	GPIOZ_13(ETH_TXD3_RGMII/TSIN_B_DIN7/GEN_CLK_EE)
98	RGMII_MDIO	IO=1.8V/3.3V	输入	GPIOZ_0 (ETH_MDIO/ISO7816_CLK/BT656_A_VS/I2C_EE_M0_SDA)
99	RGMII_MDC	IO=1.8V/3.3V	输出	GPIOZ_1 (ETH_MDC/ISO7816_DATA/BT656_A_HS/I2C_EE_M0_SCL)
100	RGMII_INT	IO=1.8V/3.3V	输入	GPIOZ_14 (OD3.3V) (ETH_LINK_LED/I2C_EE_M2_SDA)
101	RGMII_RST#	IO=1.8V/3.3V	输出	GPIOZ_15 (OD3.3V) (ETH_ACT_LED/I2C_EE_M2_SCL)
102	GND			GND
103	MIPI_D3_P		输出
104	MIPI_D3_N		输出
105	MIPI_D2_P		输出
106	MIPI_D2_N		输出
107	MIPI_D1_P		输出
108	MIPI_D1_N		输出
109	MIPI_D0_P		输出
110	MIPI_D0_N		输出
111	GND			GND
112	MIPI_CLK_P		输出
113	MIPI_CLK_N		输出
114	GND			GND
115	MIPI_CSI_D0P		输入
116	MIPI_CSI_D0N		输入
117	MIPI_CSI_D1P		输入
118	MIPI_CSI_D1N		输入
119	MIPI_CSI_D2P		输入
120	MIPI_CSI_D2N		输入
121	MIPI_CSI_CLKAP		输入
122	MIPI_CSI_CLKAN		输入
123	MIPI_CSI_D3P		输入
124	MIPI_CSI_D3N		输入
125	GND			GND
126	MIPI_CSI_CLKBP		输入
127	MIPI_CSI_CLKBN		输入
128	AGND_CVBS			接地
129	CVBS		输出
130	AR_CH_N		输出
131	AR_CH_P		输出
132	AL_CH_N		输出
133	AL_CH_P		输出
134	GND			GND
135	HDMI_HPD	IO=3.3V	输入	GPIOH_2 (OD5V) (HDMITX_HPD_IN/I2C_EE_M1_SDA)
136	HDMI_SDA	IO=3.3V	输入输出	GPIOH_0 (OD5V) (HDMITX_SDA/I2C_EE_M3_SDA)
137	HDMI_SCL	IO=3.3V	输出	GPIOH_1 (OD5V) (HDMITX_SCL/I2C_EE_M3_SCL)
138	HDMI_CEC	IO=3.3V	输入	GPIOH_3 (OD5V) (I2C_EE_M1_SCL/AO_CEC_A/AO_CEC_B)
139	GND			GND
140	HDMI_TXCN		输出
141	HDMI_TXCP		输出
142	HDMI_TX0N		输出
143	HDMI_TX0P		输出
144	HDMI_TX1N		输出
145	HDMI_TX1P		输出
146	HDMI_TX2N		输出
147	HDMI_TX2P		输出
148	GND			GND
149	5V_EN	IO=3.3V	输出	GPIOH_8 (OD5V)
150	UART_EE_C_TX	IO=3.3V	输出	GPIOH_7 (ISO7816_DATA/UART_EE_C_TX/SPI_B_SCLK/I2C_EE_M1_SCL
151	UART_EE_C_RX	IO=3.3V	输入	GPIOH_6 (ISO7816_CLK/UART_EE_C_RX/SPI_B_SS0/I2C_EE_M1_SDA)
152	LCD_BL_PWM	IO=3.3V	输出	GPIOH_5(SPDIF_IN/UART_EE_C_CTS /SPI_B_MISO/PWM_F/TDMB_D3/TDMB_DIN3)
153	LCD_BL_EN	IO=3.3V	输出	GPIOH_4(SPDIF_OUT/UART_EE_C_RTS/SPI_B_MOSI)
154	GND			GND
155	MDI_TP		输入输出
156	MDI_TN		输入输出
157	MDI_RP		输入输出
158	MDI_RN		输入输出
159	GND			GND
160	USBOTG_B_VBUS	IO=1.8V	输入
161	USBOTG_B_DM		输入输出
162	USBOTG_B_DP		输入输出
163	GND			GND
164	USBOTG_B_ID		输入
165	GND			GND
166	USBHOST_A_DM		输入输出
167	USBHOST_A_DP		输入输出
168	GND			GND
169	USB30_TX0_P		输出
170	USB30_TX0_N		输出
171	USB30_RX0_P		输入
172	USB30_RX0_N		输入

A311D SOM电气特性：

项目		最小	典型	最大
电源参数	电压	6.5V	12V	15V
	纹波	—	—	50mV
	电流	75mA	—	—
电源电流（未接其他外设）	工作电流	—	112mA	325mA
电源电流（未接其他外设）	播放声音		135mA	165mA
电源电流（接显示屏）	HDMI		225mA	375mA
电源电流（接显示屏）	RTC电池耗电		1uA	3uA
环境	相对湿度	—	65%	75%
	工作温度	-10℃	—	75℃
	存储温度	-30℃	-0℃	90℃
