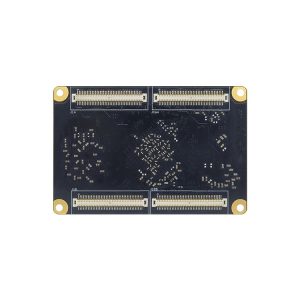

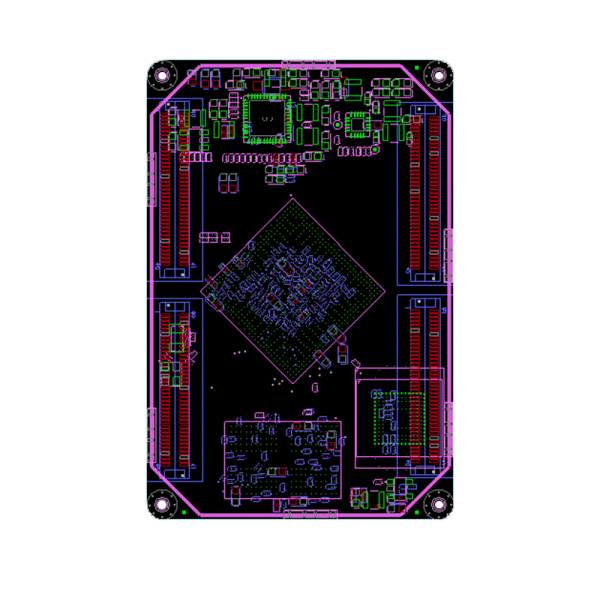

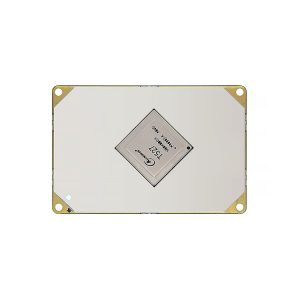

SC503是一款采用全志（Allwinner）A527/T527芯片方案的核心板SoM，搭载工业级B2B连接器，引出主控的全部功能接口，两颗SoC可P2P互换，尺寸仅有40mm*60mm，非常适合嵌入式系统开发，专为行业应用设计。SC503核心板可搭配SD530开发板使用，方便行业客户进行性能评估验证。ScenSmart可根据客户需求设计开发接口底板，方便产品快速上市。
-
- A527功能框图
-
- T527功能框图
|
SOM主要硬件指标 |
|
| 尺寸 | 长60mm x 宽40mm x 高4.7mm |
| CPU | 全志T527 八核A55 主频 1.8GHz |
| GPU | G57 |
| NPU | 2 Tops |
| 内存 | LPDDR4标配2G/4G（1G批量可选) |
| 存储器 | eMMC标配 8G/32G（4G/16G/64G批量可选) |
| 电源管理 | AXP717+AXP323 支持待机，按键开关机 |
| 工作电压 | 输入电压 5V 最大功率小于6W (不接任何外设) |
| 支持系统 | Andriod13 |
| 运行温度 | -40到+85度 |
| 核心板常用接口 | |
| USB接口 | 3路USB，2路2.0其中一路OTG，1路3.0 |
| PCIE接口 | 1路PCIE2.1 x1(同USB3.0复用) |
| UART串口 | 10路UART，其中一路为Debug |
| PWM接口 | 30路PWM （备注：有复用功能） |
| LVDS显示 | 1路双8LVDS 最大支持1080P 60fps |
| RGB显示 | 1路RGB 888输出 最大支持1080P 60fps |
| MIPI显示 | 2路MIPI DSI输出 支持1080P 60fps |
| HDMI显示 | 1路HDMI显示输出 最高支持4K |
| 语音输出 | 2路音频输出，1路左右立体声，1路左右差分输出 |
| 语音输入 | 3路语音输入 |
| 以太网 | 2路以太网，RGMII接口 |
| SPI接口 | 4路SPI接口 |
| I2C接口 | 7路I2C接口 |
| CAN接口 | 2路CAN接口 |
| I2S接口 | 4路I2S接口 |
| GPIO接口 | 188路GPIO（备注：有复用功能） |
| SDIO接口 | 2路SDIO接口，一路TF卡，另一路接WIFI |
| CSI摄像头 | 4路 MIPI CSI CAMERA 内置800W ISP接口 |
| CIF摄像头 |
1路16位CIF 并口摄像头输入 |
| ADC接口 | 26路 ADC输入接口 |
| 系统升级 | 支持本地USB升级 |
SA527和T527具有丰富的功能接口，可以满足车载电子、商业显示、智能家居、金融零售等领域的产品开发需求。下面是常用的应用示意图，方便大家选型参考。
-
- 全志A527应用示意图
-
- 全志T527应用示意图
ScenSmart向客户提供一站式产品解决方案，可以向客户交付设计资料和生产资料，也可以直接交付产品，可帮助客户快速完成产品开发。如果您有相关的项目需求，可点击提交，我们将提供免费的评估服务。
