在工业机器视觉、车载感知、智能监控等领域，相机接口的选择直接决定了系统的传输性能、部署灵活性和成本控制。GMSL（Gigabit Multimedia Serial Link，千兆多媒体串行链路）相机与GigE Vision相机作为当下主流的两种高速相机解决方案，分别在近距离低延迟、远距离灵活部署场景中占据核心地位。本文将围绕GMSL相机与GigE Vision相机，从基础定义、系统架构、核心特性对比、场景选型四个维度，为技术从业者提供全面的参考，助力快速完成GMSL相机与GigE Vision相机的选型决策。
一、基础定义与系统架构解析
GMSL相机与GigE Vision相机的核心差异源于其底层传输技术与架构设计，这也决定了两种相机的应用场景边界。以下分别详解GMSL相机与GigE Vision相机的定义与架构，结合插图更直观理解两种相机的工作原理。
1.1 GMSL相机：近距离高速串行传输解决方案
GMSL相机是基于GMSL串行链路技术开发的高速图像采集设备，最初由Maxim（现ADI）推出，专为车载ADAS、工业机器人等对延迟、抗干扰有严苛要求的场景设计，核心优势是通过单根线缆实现高速视频、控制信号与电力的同步传输，具备微秒级低延迟和高可靠性。

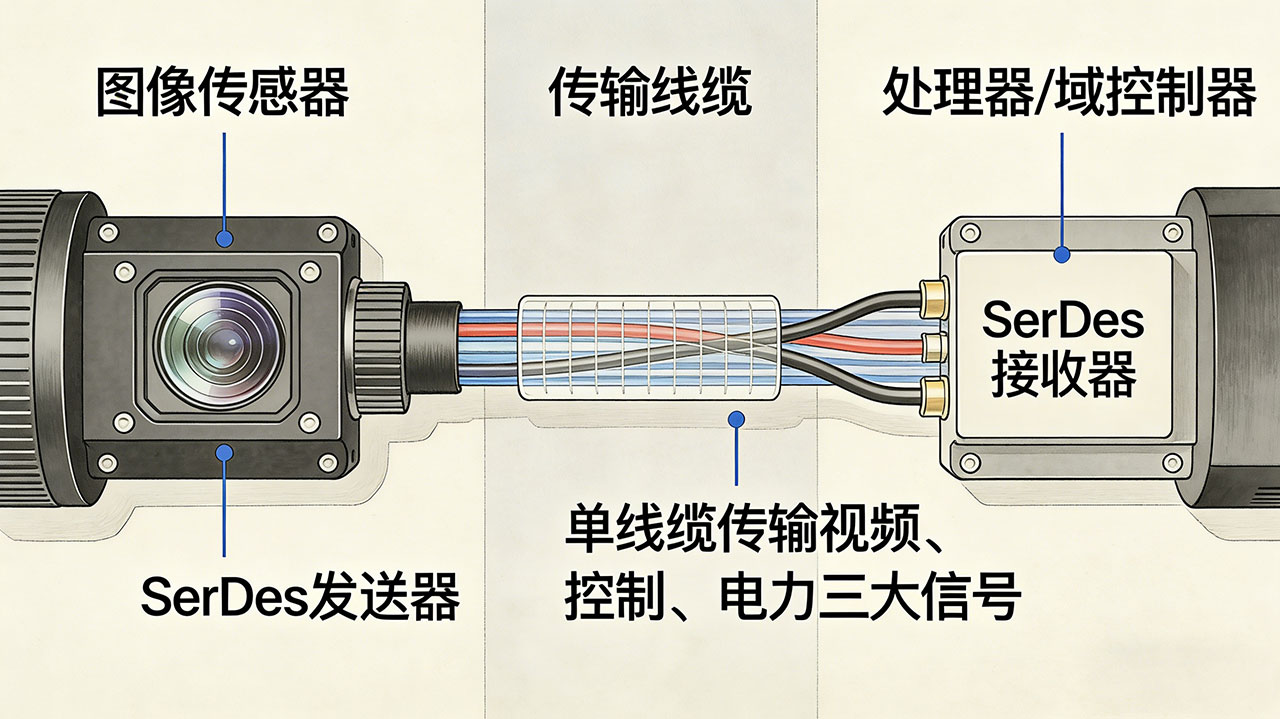

系统架构：GMSL相机的架构核心是“串行器-解串器（SerDes）”组合，整体分为三个关键部分，架构示意图如下：
-
相机端：由图像传感器（负责采集图像数据）、SerDes发送芯片（将传感器输出的并行信号转换为高速串行信号，同时集成控制信号与电力传输模块）组成，部分相机支持同轴供电（PoC），无需额外供电线缆。
-
传输链路：采用同轴电缆或屏蔽双绞线，单根线缆即可完成所有信号传输，简化布线，同时具备极强的抗电磁干扰（EMI）能力，适配工业、车载等恶劣环境。
-
接收端：由SerDes接收芯片（将串行信号还原为并行信号）、处理器/域控制器（负责图像数据处理、控制指令反馈）组成，支持多相机同步接入，满足车载环视、机器人多视角感知等需求。
目前GMSL技术已迭代至GMSL3、GMSL4版本，GMSL3支持12Gbps传输速率，GMSL4更是提升至24Gbps，可满足超高清、多通道图像传输需求。
1.2 GigE Vision相机：远距离以太网高速传输解决方案
GigE Vision相机是基于GigE Vision标准（由自动化成像协会AIA制定）开发的以太网相机，核心是通过千兆以太网（或万兆以太网）实现图像数据的远距离传输，支持多设备组网，具备良好的兼容性和扩展性，广泛应用于工业检测、大型场景监控等领域。

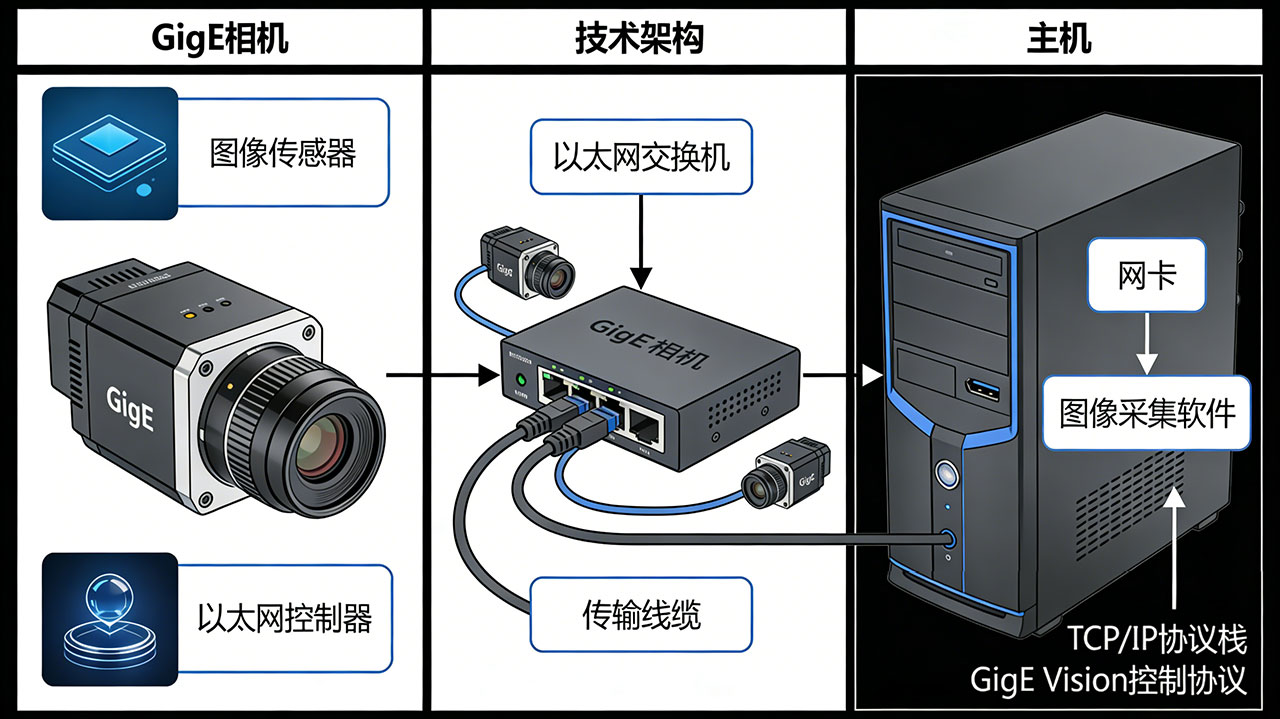

系统架构：GigE Vision相机基于TCP/IP以太网协议，架构相对开放，分为四个关键部分，架构示意图如下：
-
相机端：由图像传感器、以太网控制器（负责将图像数据封装为以太网数据包）、GigE Vision协议模块（实现设备控制、数据传输规范）组成，支持即插即用，兼容不同厂商的软硬件设备。
-
传输链路：采用标准以太网线缆（Cat5e/Cat6）或光纤，可通过交换机实现多相机组网，传输距离可通过中继器、光纤转换器无限延长，无需专用线缆，部署成本更低。
-
交换机：核心作用是实现多相机数据的汇总与转发，支持多端口并发传输，适配大型系统中多相机同步采集需求，部分高端交换机可支持50GigE高速传输。
-
主机端：由千兆网卡（接收以太网数据包）、图像采集软件（解析数据包、还原图像数据，支持二次开发）组成，依赖主机CPU进行数据处理，部分厂商提供专用驱动包（如Basler Pylon）优化传输效率。
GigE Vision标准已迭代至1.1版本，支持10GigE、50GigE等高速以太网传输，有效突破传统千兆以太网的带宽限制，满足高像素、高帧率图像传输需求。
二、核心特性多维度详细对比
为更清晰区分GMSL相机与GigE Vision相机的差异，以下从接口、传输速度、分辨率、帧速、传输距离、延迟、触发方式、时间戳八个核心维度，结合技术参数与实际应用场景，对GMSL相机与GigE Vision相机进行详细对比，关键差异标注重点。
2.1 接口对比（连接接口+控制接口）
接口是相机部署的核心，直接决定布线方式、兼容性和扩展能力，两种相机的接口差异显著：
-
GMSL相机：
-
连接接口：采用同轴电缆（如RG174）或屏蔽双绞线，单根线缆实现“视频+控制+电力”三合一传输，无需额外布线，接口体积小，适合狭小空间部署（如车载摄像头、机器人关节）。
-
控制接口：集成I2C、SPI等低速控制接口，通过同一根传输线缆实现双向控制，控制信号与视频信号互不干扰，支持相机参数（曝光、增益）实时调节，适配工业实时控制场景。
-
-
GigE Vision相机：
-
连接接口：采用标准RJ45接口（以太网线缆）或SFP接口（光纤），支持热插拔，可通过交换机扩展多相机连接，布线灵活，无需专用线缆，通用性强（如工业车间、大型场馆）。
-
控制接口：基于GigE Vision协议（GVCP控制协议），通过以太网实现控制信号传输，兼容GenICam标准，支持多厂商设备互联互通，控制指令丰富，可实现远程配置与管理，但控制延迟略高。
-
2.2 传输速度对比
传输速度决定相机的图像传输能力，尤其是高像素、高帧率场景下的适配性，二者的速度差异源于底层传输技术：
-
GMSL相机：传输速度由GMSL链路版本决定，主流GMSL2支持单链路3Gbps、6Gbps传输，GMSL3支持12Gbps，GMSL4可达到24Gbps，有效载荷利用率高（无以太网协议开销），可实现未压缩4K@60Hz视频实时传输，满足超高清、高速采集需求。
-
GigE Vision相机：基础版本基于千兆以太网，理论传输速度1Gbps（有效传输速度约900Mbps，受以太网协议开销影响）；高端版本支持10GigE（10Gbps）、50GigE（50Gbps），通过RDMA技术可降低CPU占用，提升传输效率，但有效载荷利用率低于GMSL相机，未压缩4K@60Hz传输需依赖10GigE及以上版本。
2.3 传输分辨率对比
分辨率决定图像的细节呈现能力，两种相机的分辨率支持范围与传输速度直接相关：
-
GMSL相机：支持从VGA到1200万像素及以上的分辨率，GMSL3单链路可支持90fps的未压缩4K视频流，或并行传输多路4K图像，适配车载8MP前视相机、工业高精度检测相机等场景，分辨率提升无明显性能损耗。
-
GigE Vision相机：基础千兆版本支持最高1600万像素（受传输速度限制，高像素下帧速会下降）；10GigE、50GigE版本可支持2000万像素以上超高清分辨率，部分双头板级相机可同时采集多视角超高清图像，适配医疗影像、大型物体检测等场景，但高分辨率传输需依赖高速以太网环境。
2.4 帧速对比
帧速决定相机捕捉动态图像的能力，尤其适用于运动目标检测、高速流水线等场景：
-
GMSL相机：帧速优势显著，低分辨率（VGA）下可达到数百fps，高分辨率下（4K）可达到60fps以上，GMSL3支持4路8K@60Hz视频流同步传输，无帧丢失，适配高速运动目标采集（如机器人视觉、车载ADAS），帧速稳定性不受传输距离影响（短距离内）。
-
GigE Vision相机：帧速受传输速度限制，千兆版本下，100万像素可达到100fps左右，4K分辨率仅能达到15-20fps；10GigE版本可提升至4K@60fps，50GigE版本可实现高像素下高帧率传输，但帧速稳定性受网络负载影响，多相机组网时易出现帧丢失、卡顿现象。
2.5 传输距离对比
传输距离是两种相机最核心的差异之一，直接决定部署范围：
-
GMSL相机：传输距离较短，同轴电缆传输时，主流版本支持15-30米，GMSL4通过自适应均衡技术可延长至15米（原文表述修正，结合上下文应为15-30米区间），双绞线传输距离更短（约10米），无法通过中继器延长，仅适用于近距离部署场景，如车载、小型工业设备。
-
GigE Vision相机：传输距离优势明显，以太网线缆（Cat5e/Cat6）传输时，支持100米，部分厂商可达到150米；采用光纤传输时，距离可延长至数公里（单模光纤可达10公里以上），可通过交换机、中继器无限延长，适配大型工厂、远距离监控、水位试验台等场景。
2.6 延迟对比
延迟决定图像数据的实时处理能力，尤其适用于实时控制、动态检测场景：
-
GMSL相机：延迟极低，属于微秒级延迟（GMSL3时延控制在2微秒以内），无协议开销，数据从采集到传输至接收端几乎无延迟，是车载ADAS、工业机器人实时控制的核心优势，可确保系统快速响应外部环境变化。
-
GigE Vision相机：延迟较高，属于毫秒级延迟（通常1-10ms），受以太网协议封装、网络传输、数据解析等环节影响，延迟会随传输距离、网络负载增加而升高，无法满足实时控制场景，但可通过优化驱动、减少网络负载降低延迟（如Basler Pylon驱动）。
2.7 触发和时间戳对比
触发方式和时间戳精度决定相机的同步采集能力，适用于多相机协同、精准时序控制场景：
-
GMSL相机：支持硬件触发（如GPIO触发），触发响应速度快（微秒级），内置高精度时间戳（精度可达纳秒级），支持多相机帧同步，可确保多个摄像头在精确同一时刻捕获图像，适配车载环视、立体视觉、3D重建等场景，同步精度不受传输距离影响（短距离内）。
-
GigE Vision相机：支持软件触发和硬件触发（HIROSE 6 PIN连接器），触发响应速度较慢（毫秒级），时间戳精度为微秒级，受网络同步影响，多相机同步需依赖PTP（精确时间协议），同步精度低于GMSL相机，适配对同步精度要求不高的多相机组网场景（如大型场馆监控）。
三、主要特性对比表格
为方便快速查阅GMSL相机与GigE Vision相机的核心差异，以下整理两种相机的主要特性对比表格：
|
对比特性
|
GMSL相机
|
GigE Vision相机
|
|---|---|---|
|
连接接口
|
同轴电缆、屏蔽双绞线（单线缆传输视频+控制+电力）
|
RJ45（以太网线缆）、SFP（光纤），支持交换机扩展
|
|
控制接口
|
I2C、SPI（双向控制，无干扰）
|
GigE Vision协议（GVCP），兼容GenICam标准
|
|
传输速度
|
GMSL2：3-6Gbps；GMSL3：12Gbps；GMSL4：24Gbps，有效载荷高
|
千兆：1Gbps（有效~900Mbps）；10GigE：10Gbps；50GigE：50Gbps，有协议开销
|
|
传输分辨率
|
VGA~1200万像素+，支持4K@60Hz及多路4K同步传输
|
VGA~2000万像素+，高分辨率需依赖10GigE及以上版本
|
|
帧速
|
低分辨率：数百fps；高分辨率：4K@60fps+，无帧丢失，稳定性强
|
千兆：100万像素@100fps；10GigE：4K@60fps；受网络负载影响大
|
|
传输距离
|
同轴：15-30米；双绞线：~10米，无法中继延长
|
以太网：100-150米；光纤：数公里，可通过中继器无限延长
|
|
延迟
|
微秒级（≤2μs），无协议开销，实时性极强
|
毫秒级（1-10ms），受网络影响，实时性一般
|
|
触发方式
|
硬件触发（GPIO），响应速度快（微秒级）
|
软件触发、硬件触发，响应速度较慢（毫秒级）
|
|
时间戳精度
|
纳秒级，支持多相机高精度帧同步
|
微秒级，多相机同步依赖PTP协议，精度较低
|
|
抗干扰能力
|
极强，适配车载、工业恶劣电磁环境，误码率低于10^-18
|
一般，受网络干扰影响，需做好布线屏蔽
|
|
部署成本
|
较高，需专用SerDes芯片和同轴电缆，布线成本低
|
较低，使用标准以太网设备，扩展性强，相机单价略高
|
四、场景选型指南（精准匹配需求）
结合GMSL相机与GigE Vision相机的核心特性，结合实际应用场景，给出明确的选型建议，帮助技术从业者快速匹配需求，避免选型失误，以下分场景详细说明GMSL相机与GigE Vision相机的适配场景：
4.1 GMSL相机适合场景
GMSL相机的核心优势是低延迟、高同步精度、抗干扰强、单线缆布线，适合近距离、实时性要求高、环境恶劣的场景，重点推荐以下领域：
-
工业机器人场景：如机器人视觉引导、机械臂末端检测，相机需安装在机器人关节或末端，空间狭小，布线不便，且需实时反馈图像数据（控制机械臂动作），低延迟和高同步精度可确保机器人精准操作，适配仓库搬运、分拣机器人等场景。
-
高速实时检测场景：如高速流水线检测（如电子元件、汽车零部件）、运动目标追踪，需高帧速、无帧丢失，微秒级延迟可确保实时识别缺陷、追踪目标，适配200-300万像素卷帘快门传感器或800万像素以上高分辨率传感器场景。
-
恶劣环境场景：如工业高温、振动、电磁干扰强的场景（如重工业生产线、农业巡检车），GMSL相机的抗干扰能力和高可靠性可确保稳定运行，适配温度波动、振动等恶劣环境需求。
4.2 GigE Vision相机适合场景
GigE Vision相机的核心优势是远距离传输、多相机组网、低成本、高扩展性，适合远距离、多设备协同、对实时性要求不高的场景，重点推荐以下领域：
-
大型工业场景：如大型工厂流水线监控、车间全景检测，相机与主机距离较远（超过30米），需多相机组网，通过交换机实现数据汇总，适配多视角、大范围检测需求，可通过光纤延长传输距离至数公里。
-
远距离监控场景：如大型场馆（体育馆、机场）、园区监控、水位试验台，需远距离传输图像数据，无需专用布线，可利用现有以太网 infrastructure，降低部署成本，部分场景可实现360°无死角监控。
-
多相机协同场景：如医疗影像采集、3D结构光成像、空中监测，需多台相机同时采集图像，通过交换机实现组网，支持即插即用，兼容不同厂商设备，适配高精度图像分析、多视角成像需求。
-
低成本部署场景：如中小型企业检测、普通监控，对实时性要求不高（延迟≤10ms可接受），可利用现有以太网设备，无需专用芯片和线缆，降低硬件成本，同时支持二次开发（如Basler Pylon驱动包），适配灵活。
4.3 选型总结
核心选型原则：近距离、低延迟、高同步、抗干扰 → 选GMSL相机；远距离、多组网、低成本、高扩展 → 选GigE Vision相机，精准匹配GMSL相机与GigE Vision相机的核心优势，避免选型偏差。
补充说明：若场景同时存在“近距离+多相机组网”需求，可优先考虑GMSL相机多链路同步方案；若存在“远距离+高实时性”需求，可选择10GigE版本GigE Vision相机，兼顾传输距离与帧速，但成本会相应提升。
五、总结
GMSL相机与GigE Vision相机并非竞争关系，而是针对不同场景的互补解决方案：GMSL相机聚焦近距离实时传输，以低延迟、高同步、抗干扰为核心优势，主导车载、工业实时控制等场景；GigE Vision相机聚焦远距离灵活部署，以多组网、低成本、高扩展为核心优势，主导大型工业、远距离监控等场景。合理选择GMSL相机或GigE Vision相机，能最大化发挥设备性能，降低部署成本。
在实际选型中，需结合传输距离、实时性要求、组网需求、环境条件和成本预算五大因素，参考本文GMSL相机与GigE Vision相机的特性对比与场景推荐，即可快速完成GMSL相机与GigE Vision相机的选型。后续随着技术迭代，GMSL4的长距离突破、GigE Vision的低延迟优化，两种相机的应用场景将进一步拓展，为机器视觉领域提供更灵活的解决方案。
