随着智能穿戴市场的蓬勃发展，AI 眼镜作为新兴的科技产品，正逐渐走进大众视野。全志 V821 芯片以其高性能、低功耗和高集成度等优势，成为推动 AI 眼镜发展的重要力量。基于全志 V821 芯片的 AI 眼镜方案，不仅满足了用户对于高清影像录制、快速响应和长久续航的需求，更为智能穿戴设备的未来描绘了全新蓝图。
一、全志 V821 芯片架构优势
-
高集成与小型化 ：V821 芯片具备高集成度和小型化特点。它能灵活适配各类蓝牙耳机方案，在蓝牙配置上提供丰富选择。同时，基于蓝牙可穿戴芯片，可无缝拓展显示等功能。在高清图片、视频传输时，V821 高速总线可直接通过内置 Wi-Fi 将高清视频及图片发送到手机，节省功耗，延长续航时间。此外，V821 内置低功耗内存，除传统方案外，还可选择更高性价比的 SD NAND 等存储，进一步降低综合成本。
-
大小核协同 ：V821 芯片采用大小核协同架构，实现毫秒级冷启动，最快 300ms 进入拍照，600ms 进入录制，满足 AI 眼镜快速抓拍需求。
-
低功耗高像素与视频帧融合处理 ：V821 芯片可在 64MB 内存下实现典型 500 万 – 800 万图像传感器接入及拍照、1080P – 2K 视频录制。同时支持陀螺仪低延迟封装对齐视频帧，便于手机侧融合处理。
-
低功耗长续航 ：在典型 1080P30 帧视频拍摄场景下，芯片平均功耗仅为 283 – 295mW，为 AI 眼镜提供长久续航能力。
-
定制化 ISP ：针对眼镜搭载的 1/4 – 1/5 寸小型图像传感器及小光圈等特点，结合专业级 ISP 针对性调优，确保图像质量。

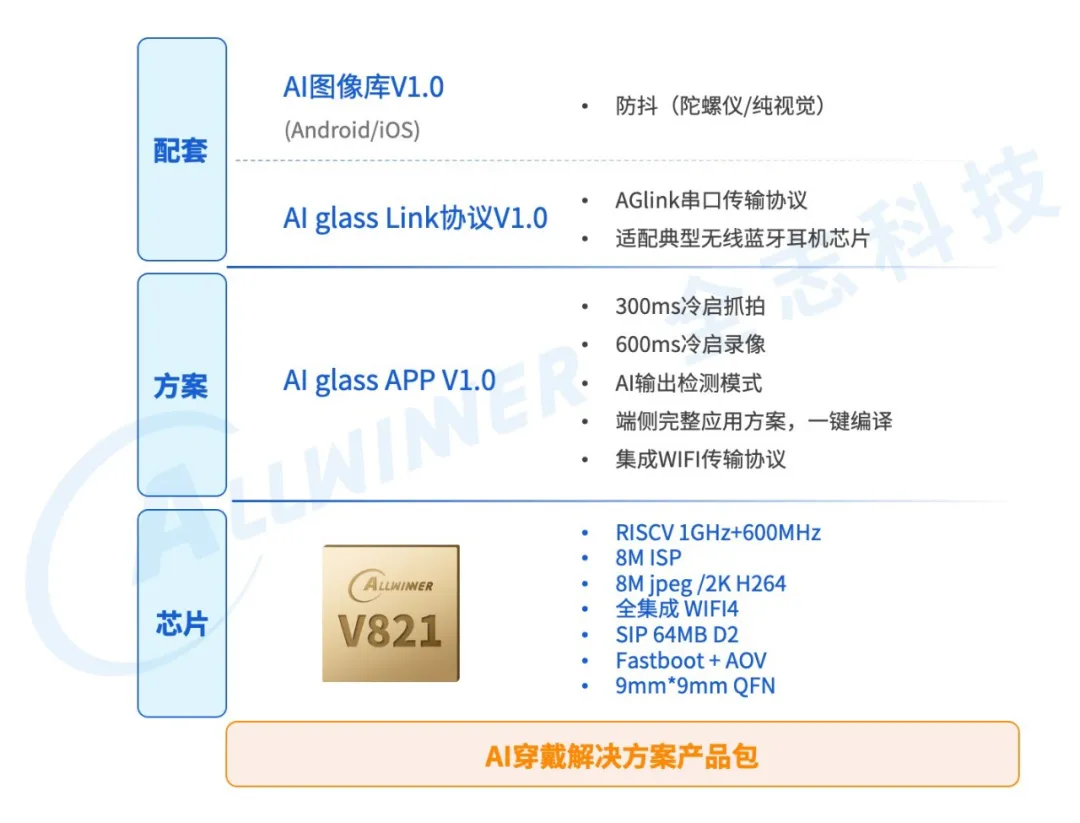

二、方案层
-

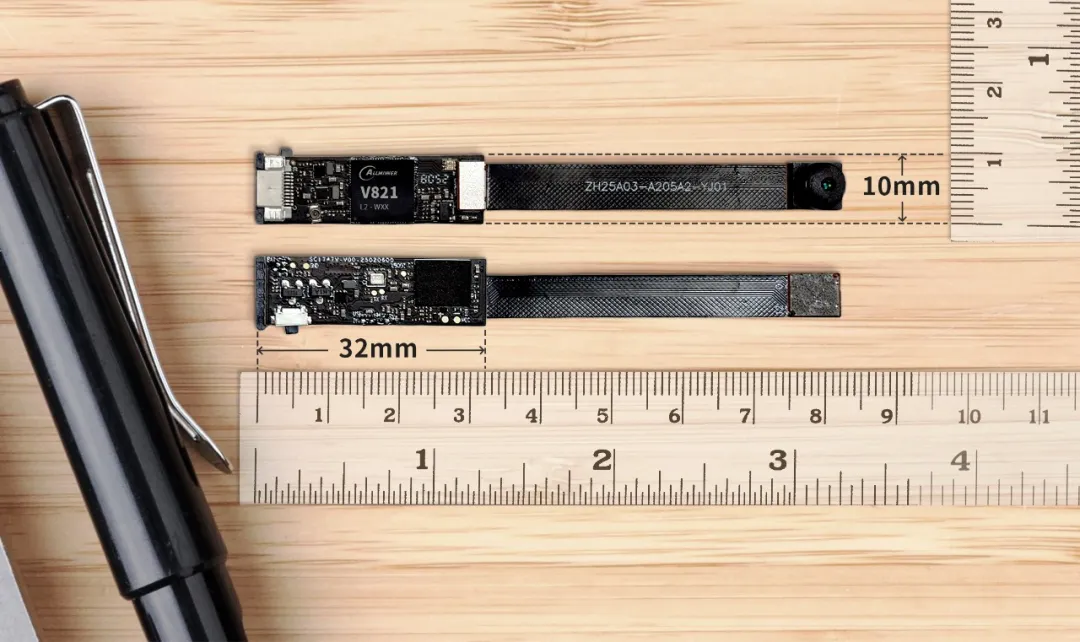

硬件参考设计 ：全志提供完整的 V821 硬件验证参考设计及原型开发评估板，并预留接口，可自由组合后端蓝牙芯片，用于前期原型快速开发调试。
-
软件应用开发 ：针对拍照、视频录制、照片及音视频文件保存、文件传输、AI 识图等 9 种典型业务场景，可一键编译出典型场景固件，快速实现与蓝牙芯片联调。后续还提供完整 Linux 应用源码，便于二次开发，拓展各类差异化视觉穿戴产品。
-

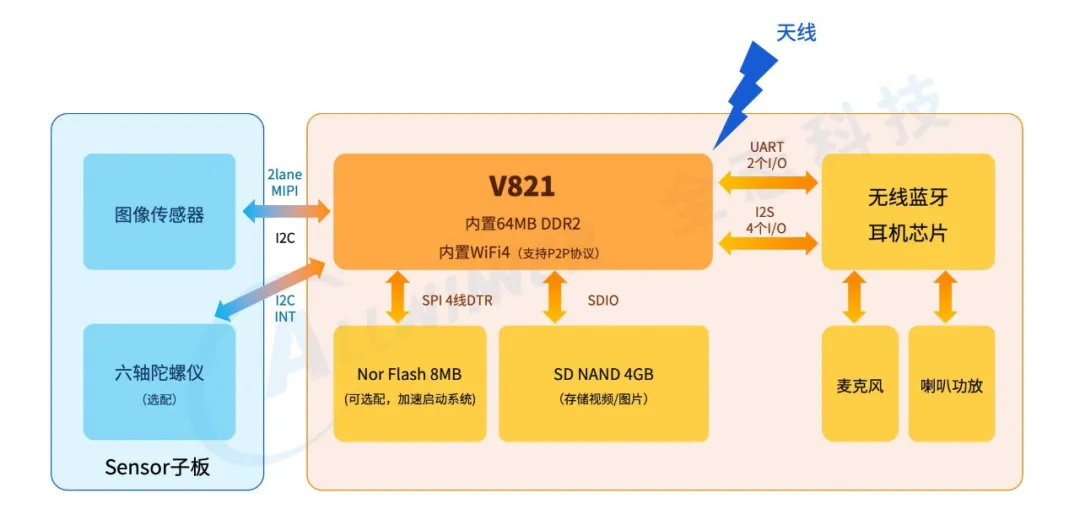

协议配套 ：针对 SoC 与蓝牙芯片高效联调需求，基于 UART/I2S 等接口实现完整通信协议，并提供 RTOS 源码，便于客户在蓝牙芯片侧进行移植，兼顾实时高性能与灵活拓展。
三、资源层
-
核心外围元器件适配 ：针对 AI 眼镜常用的摄像头、存储等物料，如格科微 500 万图像传感器，索尼 800 万图像传感器，恒烁、芯天下等存储器件，均已完成适配，更多型号持续适配中。
-
算法配套层 ：全志配套提供基础手机防抖算法处理库，还可协助对接第三方防抖算法库，便于合作伙伴基于原有手机 APP 快速整合防抖效果。未来将升级更多图像视频处理增强功能。
结语
基于全志 V821解决方案的 AI 眼镜，已完成客户首发，并于 4 月 18 日亮相香港电子展，正式开始销售。这标志着全志 V821 芯片在 AI 眼镜领域的成功应用，为智能穿戴市场注入新活力。随着技术不断进步和市场需求增长，基于全志 V821 芯片的 AI 眼镜方案有望在更多场景中发挥重要作用，为用户带来更加丰富、便捷的智能体验。如果您有此类项目需求，可点击提交，ScenSmart将提供免费的技术评估服务。
