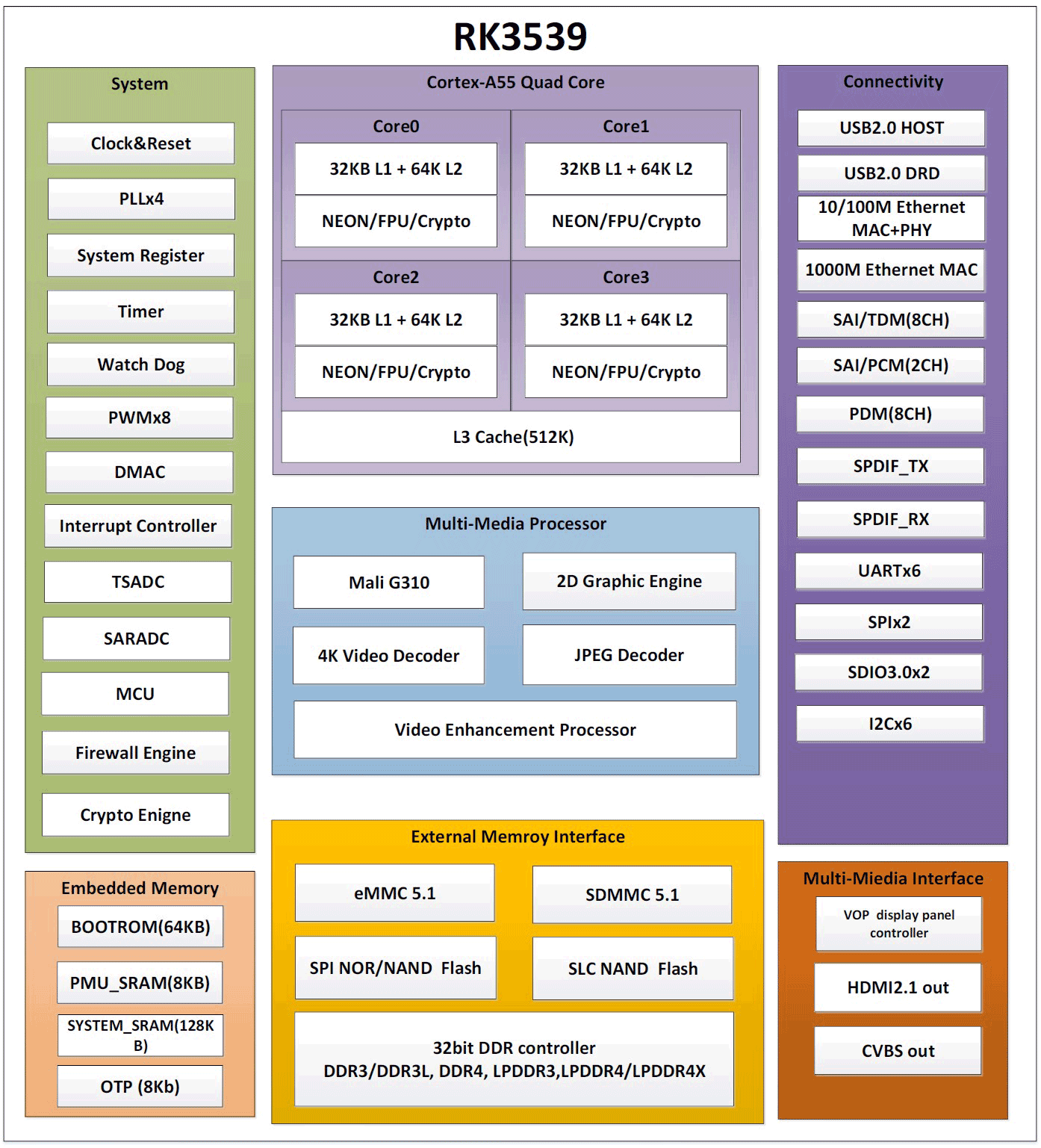

瑞芯微RK3539新款4K IPTV机顶盒专用SoC规格参数datasheet

应用处理器

• 四核 ARM Cortex-A55 中央处理器
• 支持 ARM Neon 高级单指令多数据扩展，加速媒体处理与信号运算
• 集成向量浮点运算硬件，支持单精度与双精度运算
• 搭载 ARMv8 密码学扩展指令集
• 集成 32KB 一级指令缓存、32KB 一级数据缓存、64KB 二级数据缓存，以及 512KB 统一系统三级缓存
• 支持信任区安全技术
• 为 CPU 核心系统划分独立电源域，可根据不同应用场景实现内部电源切换及外部电源的开启 / 关闭
• 配备一个隔离电压域

图形处理器

• ARM Mali-G310 图形处理器
• 支持基于着色器和固定功能的图形编程接口特性集
• 具备抗锯齿能力
• 拥有适用于通用图形处理器计算应用的高效核心
• 针对 3D 图形内容处理，实现高内存带宽与低功耗设计
• 支持 8 比特、10 比特、16 比特的亮度色度分离格式输入与输出
• 兼容 OpenCL 3.0、OpenGL ES1.1/2.0/3.2、Vulkan 1.2 编程接口

存储架构

片内内部存储器

• 启动只读存储器
• 支持从以下设备实现系统启动：
  串行外设接口设备、嵌入式多媒体卡接口设备、安全数字 / 多媒体卡接口设备、NAND 闪存控制器接口设备
• 支持通过以下接口实现系统代码下载：通用串行总线接口
• 128KB 共享存储器
• 8KB 电源管理单元静态随机存取存储器

片外外部存储器

• 嵌入式多媒体卡接口

  完全兼容联合电子设备工程委员会 eMMC5.1 规范；支持高速 400 模式，支持命令队列；支持 1 位、4 位、8 位三种数据总线宽度

• 安全数字 / 多媒体卡接口

  兼容 SD3.0、多媒体卡 4.51 版本规范；数据总线宽度为 4 位

• 灵活串行闪存接口

  支持与串行闪存设备间的数据传输；支持 1 位、2 位、4 位、8 位数据总线宽度

• NAND 闪存控制器接口

  支持 8 位数据宽度的异步闪存接口（简称 Asyn8x）；支持 2 路 NAND 闪存设备（2 个片选信号）；支持单层单元闪存；配备 16 位 / 1KB 博斯 – 乔赫里 – 霍克文黑姆纠错 / 错误校验与纠正机制，可对每 1KB 数据和 4 字节元数据中最多 16 个错误比特进行检测与纠正

• 动态存储器接口：DDR3 (L)/LPDDR3/DDR4/LPDDR4 (4X)
  兼容联合电子设备工程委员会标准的 DDR3/DDR3L/LPDDR3/DDR4/LPDDR4/LPDDR4X 同步动态随机存取存储器；支持 32 位数据宽度，寻址空间最大约 4GB

系统组件

微控制单元

• 电源管理单元域内搭载精简指令集 – V 微控制单元，配备专用邮箱与看门狗
• 集成带联合测试行动组接口的调试控制器

时钟与复位单元

• 支持 4 个锁相环（3 个小数锁相环、1 个整数锁相环），用于生成所有系统时钟
• 支持 24MHz 晶振时钟输入
• 支持对各独立组件进行时钟门控控制
• 支持全芯片全局软复位，也可对各组件单独进行软复位

电源管理单元

• 拥有多种可配置工作模式，通过调整频率、自动时钟门控或电源域开关实现功耗节省
• 不同工作模式下均配备丰富的唤醒源
• 支持 3 个独立电压域，分别为 ARM 核电源域、逻辑电源域、电源管理单元电源域

定时器

• 配备 2 个安全定时器，拥有 64 位计数器，支持基于中断的工作模式
• 配备 6 个非安全定时器，拥有 64 位计数器，支持基于中断的工作模式
• 配备 1 个高精度定时器，从低功耗模式唤醒后支持自动同步功能
• 每个定时器均支持自由运行和用户自定义计数两种工作模式
• 支持对定时器工作状态进行检测

脉冲宽度调制器

• 片上集成 8 路脉冲宽度调制器（PWM0~PWM7），支持基于中断的工作模式
• PWM0 至 PWM3 支持以下功能：电源键捕获模式、通过查找表生成波形、时钟频率计、时钟计数器、红外信号发射
• PWM4 至 PWM7 支持以下功能：发光二极管控制功能、红外信号发射

看门狗

• 32 位看门狗计数器，从预设值递减至 0 表示超时事件发生
• 超时发生时，看门狗可执行两种操作：直接触发系统复位；先产生中断，若服务程序未在第二次超时前清除中断，则触发系统复位
• 配备 1 个面向非安全应用的看门狗、1 个面向安全应用的看门狗、1 个面向微控制单元的看门狗

中断控制器

• 支持 256 路串行外设接口中断源输入，中断源来自 RK3539 内部各组件
• 支持 16 路软件触发中断
• 输入中断电平为固定类型，支持高电平触发或上升沿触发
• 支持为每个中断源配置不同优先级，且优先级均可通过软件编程设置

直接内存访问控制器

• 支持 4 个物理通道
• 支持 29 组外设请求接口
• 支持 36 个逻辑通道，每个逻辑通道具备以下特性：支持存储器到存储器、存储器到外设、外设到存储器的数据传输；支持链表直接内存访问功能，实现分散 – 聚合传输；支持连续地址、自动重载、链表三种多块传输方式

安全系统

• 支持一套加密引擎系统特性
• 配备直接内存访问控制器，实现加密引擎与存储器间的数据传输
• 各拥有 3 个高级高性能总线从设备接口，分别为密钥加载加密引擎、安全世界加密引擎、非安全世界加密引擎；其中安全世界加密引擎和非安全世界加密引擎各有 2 路软件请求通道，密钥加载加密引擎有 1 路软件请求通道
• 密钥加载加密引擎、安全世界加密引擎、非安全世界加密引擎各配备 3 路中断
• 对称加密、哈希运算控制逻辑相互独立，可同时处理任务
• 每个请求均支持任务链模式，任务或任务链按请求顺序执行
• 每个传输描述符的输入和输出数据均支持 8 个分散组
• 密钥加载加密引擎、安全世界加密引擎、非安全世界加密引擎通过各自接口发起任务请求，彼此互不感知
• 对称算法：支持锁步错误监测；支持抗侧信道攻击；兼容高级加密标准、数据加密标准、三重数据加密标准、国密 4 算法；支持 128 位、192 位、256 位高级加密标准；高级加密标准和国密 4 算法支持电子密码本、密码块链接、输出反馈、密文反馈、计数器、密文窃取、XTS、计数器密码块链消息认证码、伽罗瓦 / 计数器、密码块链消息认证码、密码块链接消息认证码模式；数据加密标准 / 三重数据加密标准支持电子密码本、密码块链接、输出反馈、密文反馈模式
• 哈希算法：支持锁步错误监测；支持抗侧信道攻击；硬件自带填充功能，兼容安全哈希算法 – 1、安全哈希算法 – 256/224、安全哈希算法 – 512/384、安全哈希算法 – 512、消息摘要算法 5、国密 3 算法；硬件自带填充功能，支持基于安全哈希算法 – 1、安全哈希算法 – 256、安全哈希算法 – 512、消息摘要算法 5、国密 3 算法的哈希消息认证码
• 非对称算法：兼容公钥加密算法、椭圆曲线加密算法、国密 2 算法；支持 512/1024/2048/3072/4096 位公钥加密算法；支持 192/224/256/384 位椭圆曲线加密算法；支持密钥阶梯机制；支持从一次性可编程存储器或瑞芯微随机数生成器获取根密钥；支持通过高级外设总线主设备将根密钥或派生密钥写入特定模块；密钥阶梯的级数可配置
• 支持对所有类型的动态随机存取存储器进行数据加扰
• 配备安全随机数生成器和非安全随机数生成器，支持随机数攻击检测
• 支持安全一次性可编程存储器、安全调试、安全操作系统
• 除中央处理器 / 瑞芯微加密引擎 / 2D 图形加速引擎 / 瑞芯微视频解码器 / 图形处理器外，片上系统中的其他主设备均可通过软件编程设置为安全或非安全模式
• 片上系统中的部分从设备仅允许安全主设备寻址，其余从设备可通过软件编程设置为允许安全主设备或非安全主设备寻址
• 系统静态随机存取存储器空间可分为两部分，每部分均可通过软件编程设置，供对应主设备启用
• 外部动态随机存取存储器空间可分为 32 部分，每部分均可通过软件编程设置，供对应主设备启用

邮箱

• 片上系统配备 1 个邮箱，用于实现中央处理器与微控制单元间的通信
• 支持 4 个邮箱单元，每个单元包含 1 个数据字、1 个命令字寄存器和 1 个可表征中断的标志位
• 提供 32 个锁存寄存器，供软件标识邮箱的占用状态

视频编解码器

视频解码器

• 内置内存管理单元，支持内存管理单元中断
• H.265 高效视频编码 / 多视图视频编码的主配置文件 / 主静态图像配置文件 / 10 比特主配置文件 / 10 比特主静态图像配置文件 / 可扩展配置文件 / 多视图高效视频编码配置文件，支持亮度色度分离 400/420/422/444 格式，5.0 级别下最大支持 4096×2160 分辨率 60 帧每秒播放
• H.264 高级视频编码 / 多视图视频编码的基线配置文件 / 主配置文件 / 10 比特主配置文件 / 高配置文件 / 10 比特高配置文件 / 4:2:2 高配置文件 / 4:4:4 高配置文件，支持亮度色度分离 400/420/422/444 格式，5.1 级别下最大支持 4096×2160 分辨率 60 帧每秒播放
• VP9 的 0/2 配置文件，支持亮度色度分离 420 格式，5.0 级别下最大支持 4096×2176 分辨率 60 帧每秒播放
• AV1 的主配置文件 / 10 比特主配置文件，支持亮度色度分离 420 格式，5.0 级别下最大支持 3840×2160 分辨率 60 帧每秒播放
• VP8 第二版，最大支持 1920×1088 分辨率 60 帧每秒播放
• VC1 的简易配置文件（低、中、高级别）、主配置文件（低、中、高级别）、高级配置文件（0~3 级别），最大支持 1920×1088 分辨率 60 帧每秒播放
• MPEG-4 的简易配置文件（0~6 级别）、高级简易配置文件（0~5 级别），最大支持 1920×1088 分辨率 60 帧每秒播放
• MPEG-2 的主配置文件（低、中、高级别），最大支持 1920×1088 分辨率 60 帧每秒播放
• MPEG-1 的主配置文件（低、中、高级别），最大支持 1920×1088 分辨率 60 帧每秒播放
• H.263 的 0 配置文件（10~70 级别），最大支持 720×576 分辨率 60 帧每秒播放
• JPEG 基线交错模式，最大支持 8176×8176 分辨率，处理速率可达每秒 7600 万像素

联合图像专家组编解码器

JPEG 解码器

• 支持基线（离散余弦变换顺序）模式
• 兼容联合图像专家组文件交换格式 1.02 版本
• 支持的图像分辨率范围为 48×48 至 65520×65520
• 支持亮度色度分离 400/420/422/440/411/444 格式
• 支持低延迟输入和低延迟输出
• 支持瓦片 / 亮度色度交替 / 红绿蓝格式输出
• 配备超高速解码器
• 支持增强链路模式

图像增强（视频显示后处理模块）

去隔行

• 图像格式：输入数据为亮度色度分离 420/422 格式，支持半平面 / 平面存储、色度分量交换；输出数据为亮度色度分离 420/422 格式，支持半平面存储、色度分量交换；动态图像最大分辨率支持 1920×1080
• 去隔行模式：五场输入两场输出模式；五场输入一场顶场 / 一场底场输出模式；两场输入两场输出模式；一场输入一场顶场 / 一场底场输出模式；下拉恢复模式；仅检测模式
• 去隔行功能：帧场检测 / 场序检测 / 下拉检测；运动矢量直方图；运动检测 / 运动估计 / 运动补偿；基于边缘的增强插值；屏幕显示检测；组合校验

视频增强处理器

• 图像格式：输入数据为亮度色度分离 420 格式，支持半平面存储、色度分量交换；输出数据为亮度色度分离 420/444 格式，支持半平面存储、色度分量交换；通过缩放管理引擎实现亮度色度分离 420 至 444 的上采样转换；动态图像输入和输出最大分辨率均为 1920×1080；亮度和色度分量支持独立分辨率输出
• 去噪与增强：去蚊式噪声、去振铃效应、去拖影效应，仅处理 8 比特亮度分量；边缘平滑，仅处理 8 比特亮度分量，最大支持图像宽度 1280
• 缩放管理引擎：基于多相位算法实现视频缩放；水平方向支持 1/7 至 8 的任意非整数缩放比例；垂直方向支持 1/6 至 6 的任意非整数缩放比例；具备去振铃、锐化功能，最大支持图像宽度 1920，输入输出图像数据格式为 10 比特亮度色度分离
• 金字塔下采样：通过下采样处理生成小尺寸图像，仅处理 8 比特亮度分量
• 黑边检测：最大支持图像分辨率 3840×2160

2D 图形引擎（2D 图形加速引擎）

数据格式

• 源端 0 输入格式：红绿蓝阿尔法 8888 / 红绿蓝阿尔法 8888 / 红绿蓝阿尔法 4444 / 红绿蓝阿尔法 5551、红绿蓝 888 平面 / 红绿蓝 565、亮度色度分离 422 平面 / 8 比特 / 10 比特亮度色度分离 422 半平面、8 比特 / 10 比特亮度色度分离 420 平面 / 半平面、亮度色度分离 444 交错 / 8 比特亮度色度分离 444 半平面、亮度色度亮度 422-8 比特、8 比特亮度色度分离 400、仅分离模式的 32×8 块压缩 8 比特格式（红绿蓝阿尔法 8888 / 红绿蓝 888 平面 / 亮度色度分离 420 / 亮度色度分离 422）、仅分离模式的 32×8 块压缩 10 比特格式（亮度色度分离 422 / 亮度色度分离 420）、1/2/4/8 比特每像素
• 源端 1 输入格式：红绿蓝阿尔法 8888 / 红绿蓝阿尔法 8888 / 红绿蓝阿尔法 4444 / 红绿蓝阿尔法 5551/8 比特阿尔法、红绿蓝 888 平面 / 红绿蓝 565
• 输出格式（所有亮度色度分离格式均为 8 比特）：红绿蓝阿尔法 8888 / 红绿蓝阿尔法 8888 / 红绿蓝阿尔法 4444 / 红绿蓝阿尔法 4444 / 红绿蓝阿尔法 5551 / 红绿蓝阿尔法 5551、红绿蓝 888 / 红绿蓝 565、亮度色度分离 420/422 平面 / 半平面、亮度色度分离 400 / 单亮度分量、亮度色度分离 444 半平面 / 交错、仅分离模式的 32×8 块压缩 8 比特格式（红绿蓝阿尔法 8888 / 红绿蓝 888 平面 / 亮度色度分离 422 / 亮度色度分离 420）、仅分离模式的 32×8 块压缩 10 比特格式（亮度色度分离 422 / 亮度色度分离 420 / 亮度色度分离 444 / 红绿蓝阿尔法 1010102）

核心功能

• 支持像素格式转换，兼容 BT.601/BT.709 色彩标准
• 具备抖动处理功能
• 最大分辨率支持：源端 8192×8192，目标端 4096×4096
• 缩放：下采样支持均值 / 双线性滤波；上采样支持双三次滤波（源端分辨率大于 1992 时采用双线性滤波）；支持 1/16 至 16 的任意非整数缩放比例
• 旋转：支持 0、90、180、270 度旋转；支持水平镜像、垂直镜像；支持镜像与旋转组合操作
• 位块传输：支持块数据传输；支持带阿尔法通道的颜色调色板 / 纯色填充；支持透明模式（色彩键控 / 模板测试，支持指定值 / 值范围）；支持双源位块传输；支持 A+B = 仅 B 位块传输（B 固定时 A 支持旋转和缩放）；支持 A+B=C 位块传输（第二源端 B 与目标端 C 属性一致，且 B 支持旋转）
• 阿尔法混合：支持精细化的逐像素阿尔法混合（颜色 / 阿尔法通道独立处理）
• 渐隐：支持源端 1（红绿蓝转亮度）+ 源端 0（亮度色度分离）→目标端（亮度色度分离）；支持目标端亮度色度分离到亮度色度分离的全色彩空间转换
• 屏幕显示自动反转：支持红绿蓝阿尔法 8888 / 红绿蓝阿尔法 1555 / 红绿蓝阿尔法 444/2 比特每像素红绿蓝阿尔法格式的屏幕显示源；支持源端 0 与屏幕显示叠加
• 其他：支持内存管理单元及内存管理单元表预取

视频输出处理器

显示簇 0

• 分辨率：最大支持 4096×2160
• 数据格式：异步块压缩格式（红绿蓝阿尔法 8888 / 红绿蓝 888 / 红绿蓝阿尔法 1010102/8 比特 / 10 比特亮度色度分离 422/8 比特 / 10 比特亮度色度分离 444）；同步块压缩格式（红绿蓝阿尔法 8888 / 红绿蓝 888 / 红绿蓝阿尔法 1010102/8 比特 / 10 比特亮度色度分离 422/8 比特 / 10 比特亮度色度分离 444）；光栅格式（红绿蓝阿尔法 8888 / 红绿蓝 888 / 红绿蓝 565 / 红绿蓝 1010102/8 比特 / 10 比特亮度色度分离 444/8 比特 / 10 比特亮度色度分离 422/8 比特 / 10 比特亮度色度分离 400）
• 图像控制：支持虚拟宽度、有效偏移、显示偏移；支持水平 / 垂直镜像（异步块压缩 / 同步块压缩格式支持水平和垂直镜像，光栅和瓦片格式仅支持垂直镜像）；支持阿尔法 / 红蓝色分量 / 色度分量 / 红绿色分量交换；支持亮度色度分离裁剪
• 缩放：下采样支持 1/4~1 的缩放比例，支持预缩放（2/4 均值、2/4 最大值），缩放模式支持最佳邻域 / 双线性 / 多相位滤波；上采样支持 1~8 的缩放比例，水平 / 垂直缩放模式均支持最佳邻域 / 双线性 / 多相位滤波
• 色彩空间转换矩阵：仅显示簇 0 窗口 0 支持数字影院创艺联盟标准；支持智能缩放 0/1/2

智能缩放

• 水平上采样最大输出分辨率 4096×2160；水平下采样最大输入分辨率 4096×2160
• 数据格式：红绿蓝格式（红绿蓝阿尔法 8888 / 红绿蓝 888 / 红绿蓝 565 / 红绿蓝阿尔法 1010102 / 红绿蓝阿尔法 5551）；亮度色度分离格式（8 比特 / 10 比特亮度色度分离 422/444/400）；亮度色度交替格式（亮度色度亮度 422 / 色度亮度色度 422）
• 图像控制：支持虚拟宽度、有效偏移、显示偏移；支持垂直镜像；支持阿尔法 / 红蓝色分量 / 红绿色分量 / 色度分量交换；支持亮度色度分离裁剪
• 多区域：单行仅支持一个区域；所有区域均为红绿蓝或亮度色度分离格式；最多支持 4 个区域

光标

• 最大分辨率 256×256
• 数据格式：红绿蓝格式（红绿蓝阿尔法 8888 / 红绿蓝 888 / 红绿蓝 565 / 红绿蓝阿尔法 1010102 / 红绿蓝阿尔法 5551）
• 图像控制：支持虚拟宽度、有效偏移、显示偏移；支持垂直镜像；支持阿尔法 / 红蓝色分量 / 红绿色分量 / 色度分量交换；支持色彩空间转换矩阵

显示接口

• 支持 HDMI 2.1 输出，最大规格为 4K 10 比特 60 赫兹
• 电视接口：电视编码器支持 10 比特数模转换器输出
• 显示输出接口详情


  HDMI 接口

  • 最大分辨率支持 4096×2160 分辨率下亮度色度分离 444 格式 60 赫兹播放
  • 支持红绿蓝 / 亮度色度分离 444 / 亮度色度分离 422 格式（最大 10 比特）

  复合视频广播信号

  支持国家电视系统委员会制式 / 逐行倒相制式
• HDMI 2.1 兼容性
  • 支持 4K 视频模式
  • 支持高动态范围 10 + 等扩展元数据包
  • 支持消费电子控制集成电路总线 / 显示数据通道的串行显示控制接口访问
  • 配备最小化传输差分信号加扰器，实现 4096×2160 分辨率 60 帧每秒的红绿蓝 / 亮度色度蓝红 4:4:4 / 亮度色度蓝红 4:2:2 格式输出
  • 具备字符错误检测功能
  • 支持多流音频
  • 高带宽数字内容保护 1.4 兼容性：按 HDMI 2.1 规范，固定速率链路模式下不支持该加密解密方式；HDMI 2.0 及更低版本规范下，可启用高带宽数字内容保护 1.4 内容保护引擎
  • 高带宽数字内容保护 2.3 兼容性：提供外部高带宽数字内容保护 2 接口，可外接需单独授权的高带宽数字内容保护 2 嵌入式安全模块知识产权核

音频接口

串行音频接口

• SAI0/SAI2 为 2 通道设计，发送和接收路径各最大支持 2 通道；音频分辨率支持 16~32 比特；采样率最高可达 192 千赫兹；支持主 / 从工作模式，可通过软件配置；兼容 3 种集成电路内置音频总线格式（标准、左对齐、右对齐）；兼容 4 种脉冲编码调制格式（早期、延迟 1、延迟 2、延迟 3）；串行音频接口与脉冲编码调制不可同时使用；SAI0 与通用输入输出引脚相连；SAI2 与音频编解码器相连，不支持接收路径
• SAI1 为 8 通道设计，发送和接收路径各最大支持 8 通道；音频分辨率支持 16~32 比特；采样率最高可达 192 千赫兹；支持主 / 从工作模式，可通过软件配置；兼容 3 种集成电路内置音频总线格式（标准、左对齐、右对齐）；SAI1 与通用输入输出引脚相连
• SAI3 与 HDMI 接口相连，不支持接收路径

脉冲密度调制

• 最大支持 8 通道；音频分辨率支持 16~24 比特；采样率最高可达 192 千赫兹；支持脉冲密度调制主设备接收模式

索尼 / 飞利浦数字音频接口

• 索尼 / 飞利浦数字音频接口发送端与通用输入输出引脚相连

音频编解码器

• 24 比特数模转换器；支持线路输出；支持单声道、立体声工作；集成数字内插和抽取滤波器；采样率支持 8 千赫兹 / 12 千赫兹 / 16 千赫兹 / 24 千赫兹 / 32 千赫兹 / 44.1 千赫兹 / 48 千赫兹 / 96 千赫兹

通信接口

安全数字输入输出接口

• 兼容安全数字输入输出 3.0 协议；数据总线宽度为 4 位

串行外设接口控制器

• 支持主 / 从串行模式，可通过软件配置；支持基于直接内存访问或中断的工作模式；发送和接收端各内置一个 32×16 比特先进先出存储器；片上集成 2 个串行外设接口控制器；主串行模式下支持 2 个片选信号输出

通用异步收发传输器控制器

• 片上集成 6 个通用异步收发传输器控制器；支持基于直接内存访问或中断的工作模式；UART0/1/2 的发送和接收端各内置一个 64 字节先进先出存储器；支持 5/6/7/8 比特串行数据收发；支持起始位、停止位、奇偶校验等标准异步通信位；支持为通用异步收发传输器配置不同输入时钟，实现最高 4 兆比特每秒的波特率或其他特殊波特率；支持波特率时钟的非整数分频；支持自动流控模式

集成电路总线控制器

• 片上集成 6 个集成电路总线控制器；支持多主设备集成电路总线工作模式；兼容 7 位和 10 位地址模式；快速模式下时钟频率和传输速率可软件编程，最高可达 400 千比特 / 秒；标准模式下支持基于 8 位串行的双向数据传输，最高速率 100 千比特 / 秒

千兆以太网媒体访问控制控制器

• 支持通过精简千兆媒体独立接口实现 10/100/1000 兆比特 / 秒的数据传输速率；支持通过精简媒体独立接口实现 10/100 兆比特 / 秒的数据传输速率；支持全双工和半双工工作模式；支持对接收帧进行电气和电子工程师协会 802.1Q 虚拟局域网标签检测；支持检测局域网唤醒帧和超微魔术包帧；支持校验互联网协议第四版报头校验和，以及封装在互联网协议第四版或第六版数据报中的传输控制协议、用户数据报协议、互联网控制消息协议校验和；支持传输控制协议分段卸载和用户数据报协议分片卸载

百兆以太网媒体访问控制控制器及媒体访问控制物理层

• 支持 1 路以太网控制器；支持通过精简媒体独立接口实现 10/100 兆比特 / 秒的数据传输速率；支持全双工和半双工工作模式

通用串行总线 2.0 双模接口

• 兼容规范：通用串行总线规范 2.0 版本；通用串行总线扩展主机控制器接口 1.1 版本；支持控制 / 批量 / 中断 / 等时传输

通用串行总线 2.0 主机接口

• 支持 1 路通用串行总线 2.0 主机，兼容通用串行总线 2.0 规范；支持高速（480 兆比特 / 秒）、全速（12 兆比特 / 秒）、低速（1.5 兆比特 / 秒）模式；兼容通用串行总线增强型主机控制器接口 1.0 版本规范；兼容通用串行总线开放式主机控制器接口 1.0a 版本规范

其他外设

通用输入输出引脚

• 配备多组通用输入输出引脚；所有引脚均可向中央处理器产生中断；支持电平触发和边沿触发中断；支持配置电平触发中断的极性；支持配置上升沿、下降沿或双边沿触发中断

高清多媒体接口专用输入输出引脚

• 采用 3.3 伏电源供电，热插拔检测 / 集成电路总线引脚支持 5 伏电压容限；高清多媒体接口的消费电子控制 / 热插拔检测 / 显示数据通道引脚具备特殊电气特性

温度传感器（温度传感器 – 模数转换器）

• 支持用户自定义模式和自动模式；用户自定义模式下，转换启动可完全由软件控制，也可由硬件触发；自动模式下，高温 / 低温报警中断的触发温度可配置，系统复位的触发温度也可配置
• 配备 2 路温度传感器 – 模数转换器，分别用于中央处理器和神经网络处理器
• 测温范围 – 40~125℃，测温精度 ±5℃

逐次逼近型模数转换器

• 13 位分辨率；最高采样率 2 兆样本 / 秒；共 24 路单端输入通道；支持单次转换模式和连续转换模式

一次性可编程存储器

• 容量 8 千比特，其中 7 千比特为安全应用专用；支持编程 / 读取 / 空闲模式

封装类型

• FBGA434L（封装本体：13.3 毫米 ×13.5 毫米；焊球尺寸：0.3 毫米；焊球间距：0.65/0.6 毫米）
